ஒரு சோலார் நிறுவி எவ்வாறு DC+AC இணைப்பான் பெட்டியுடன் நிறுவல் நேரத்தை 30% குறைக்கிறது

வாடிக்கையாளர் பின்னணி

கலிஃபோர்னியாவை தளமாகக் கொண்ட ஒரு வணிக சூரிய நிறுவி, கிடங்குகள் மற்றும் தொழிற்சாலைகளுக்கான கூரை PV அமைப்புகளில் நிபுணத்துவம் பெற்றது. 50+ வருடாந்திர திட்டங்களுடன், நிறுவல் செலவைக் குறைப்பதற்கும் கணினி நம்பகத்தன்மையை மேம்படுத்துவதற்கும் அவர்கள் அழுத்தத்தை எதிர்கொண்டனர். அவற்றின் வழக்கமான வடிவமைப்பில் PV வரிசையிலிருந்து இன்வெர்ட்டர் வரையிலான DC இணைப்பான் மற்றும் பல இன்வெர்ட்டர் வெளியீடுகளுக்கான AC இணைப்பான் ஆகியவை அடங்கும், இதற்கு இரண்டு தனித்தனி உறைகள், கூடுதல் வயரிங் மற்றும் அதிக உழைப்பு தேவைப்படுகிறது.

தனி DC மற்றும் AC கலவையுடன் கூடிய சவால்கள்

ஒரு பொதுவான 50 kW அமைப்புக்கு, நிறுவி DC இணைப்பான் பெட்டியையும் (6 சரங்கள், 600V) மற்றும் AC இணைப்பான் பெட்டியையும் (2 இன்வெர்ட்டர்கள், 240V) பயன்படுத்தியது. இரண்டு பெட்டிகளும் 4 அடி சுவர் இடத்தை எடுத்துக் கொண்டன, ஒன்றோடொன்று இணைக்கும் பாதை தேவை, மேலும் ஒரு திட்டத்திற்கு 8 மணிநேர உழைப்பைச் சேர்த்தது. பெட்டிகளுக்கிடையேயான வயரிங் பிழைகள் தொல்லை ட்ரிப்பிங்கை ஏற்படுத்தியது. திட்ட மேலாளர் குறிப்பிட்டார்: "வன்பொருளை இரட்டிப்பாக்காமல் இருபுறமும் இணைக்க எங்களுக்கு ஒரு எளிய வழி தேவை."

ஏன் சௌத்யா DC+AC Combiner Box?

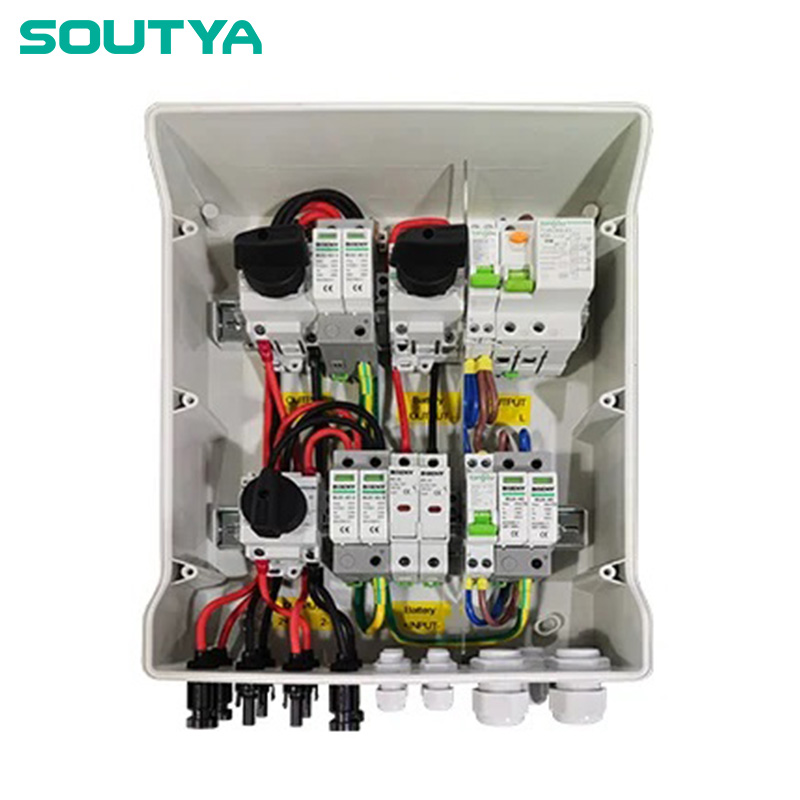

மூன்று சப்ளையர்களிடமிருந்து ஒருங்கிணைந்த இணைப்பான் பெட்டிகளை மதிப்பீடு செய்த பிறகு, நிறுவி சௌத்யா சிங்கிள் பேஸ் DC+AC Combiner Box 600V 1000V 2 In 2 Outஐத் தேர்ந்தெடுத்தது. முக்கிய காரணங்கள்:

• ஒருங்கிணைந்த வடிவமைப்பு: DC மற்றும் AC ஐ ஒரு IP65 உறையில் இணைத்து, சுவர் இடத்தை 40% குறைக்கிறது.
• மதிப்பிடப்பட்ட மின்னழுத்தம்: DC 600V/1000V மற்றும் AC 240V/480V இணக்கமானது, அவற்றின் இன்வெர்ட்டர் விவரக்குறிப்புகளுடன் பொருந்துகிறது.
• 2-இன் 2-அவுட் உள்ளமைவு: அவர்களின் வழக்கமான 2-இன்வெர்ட்டர், 2-ஸ்ட்ரிங் அமைப்புடன் சரியாகப் பொருந்துகிறது.
• முன் கம்பி டெர்மினல்கள்: குறைக்கப்பட்ட துறையில் வயரிங் நேரம் மற்றும் பிழை விகிதம்.

திட்ட மேலாளர் கருத்துரைத்தார்: "சௌத்யா பாக்ஸ் மட்டுமே மின்னழுத்த வரம்புகள் மற்றும் ஒரு சிறிய தடம் இரண்டையும் வழங்கியது. இது தனிப்பயன் மாற்றங்கள் இல்லாமல் எங்கள் நிலையான வடிவமைப்பிற்கு பொருந்தும்."

செயல்படுத்தல் செயல்முறை

நிறுவி சௌத்யா பெட்டியை இரண்டு மாதங்களில் மூன்று வணிகத் திட்டங்களில் பயன்படுத்தியது. செயல்படுத்தும் படிகள்:

1. தள ஆய்வு: சரிபார்க்கப்பட்ட இன்வெர்ட்டர் வெளியீடு (240V AC, 30A ஒவ்வொன்றும்) மற்றும் PV சரம் மின்னழுத்தம் (480V DC).
2. மவுண்டிங்: பெட்டி இன்வெர்ட்டர்களுக்கு அருகில் சுவரில் பொருத்தப்பட்டது; பரிமாணங்கள் 18x14x8 அங்குலங்கள், ஏற்கனவே இருக்கும் இடத்தைப் பொருத்துகிறது.
3. வயரிங்: ஏசி பக்க டெர்மினல்களுடன் இணைக்கப்பட்ட இரண்டு இன்வெர்ட்டர்களில் இருந்து ஏசி உள்ளீடுகள்; DC பக்க டெர்மினல்களுடன் இணைக்கப்பட்ட இரண்டு PV சரங்களிலிருந்து DC உள்ளீடுகள். வெளியீடுகள் பிரதான பேனலுக்குச் சென்றன.
4. சோதனை: உறுதிப்படுத்தப்பட்ட துருவமுனைப்பு, மின்னழுத்தம் மற்றும் தொடர்ச்சி. வயரிங் பிழைகள் எதுவும் ஏற்படவில்லை.

AC மற்றும் DC நாக் அவுட் இடங்களை ஏற்கனவே உள்ள வழித்தடங்களுடன் சீரமைப்பதே வழக்கமான சிரமம். சௌத்யா தனிப்பயனாக்கக்கூடிய நாக் அவுட் டெம்ப்ளேட்டை வழங்கினார், இது இதைத் தீர்த்தது.

அளவிடக்கூடிய முடிவுகள்

மூன்று அமைப்புகளை மறுசீரமைத்த பிறகு, நிறுவி அளவிடுகிறது:

• நிறுவல் உழைப்பில் 30% குறைப்பு: ஒரு திட்டத்திற்கு 8 மணிநேரம் முதல் 5.5 மணிநேரம் வரை, ஒரு திட்டத்திற்கு $250ஐ $100/மணிநேர உழைப்பு விகிதத்தில் சேமிக்கிறது.
• 40% குறைவான சுவர் இடம்: ஒரு பெட்டி இரண்டை மாற்றியது, மற்ற உபகரணங்களுக்கான இடத்தை விடுவிக்கிறது.
• ஜீரோ வயரிங் பிழைகள்: முன்-கமிஷனிங் காசோலைகள் முதன்முறையாக நிறைவேற்றப்பட்டன, அழைப்புகளை நீக்குகிறது (சராசரியாக 10 திட்டங்களுக்கு 1 $500 செலவாகும்).
• 20% குறைந்த பொருள் செலவு: ஒரு அடைப்பு, வழித்தடம் மற்றும் ஒன்றோடொன்று இணைக்கும் கேபிள்களை நீக்கி, ஒரு திட்டத்திற்கு $180 சேமிக்கப்படுகிறது.

20 ஒத்த திட்டங்களில் ஆண்டு சேமிப்பு: $7,600 உழைப்பு + $3,600 பொருட்கள் = $11,200.

வாடிக்கையாளர் சான்று

திட்ட மேலாளர் கூறினார்: "சௌத்யா டிசி+ஏசி காம்பினர் பாக்ஸ் எங்கள் வடிவமைப்புகளை சுத்தம் செய்துள்ளது. நாங்கள் இனி இரண்டு பெட்டிகளை ஏமாற்ற மாட்டோம், மேலும் வேகமாக செயல்படும். இது ஒற்றை-கட்ட வணிக அமைப்புகளுக்கான எங்கள் தரமாக மாறிவிட்டது."

பாடங்கள் மற்றும் பரிந்துரைகள்

• ஒருங்கிணைந்த பெட்டிகளில் தரப்படுத்தவும்பொருத்தப்பட்ட DC மற்றும் AC மின்னழுத்தங்களைக் கொண்ட திட்டங்களுக்கு நிறுவல் நேரத்தைக் குறைக்கலாம்.
• மின்னழுத்த மதிப்பீடுகளை சரிபார்க்கவும்: பெட்டி DC அதிகபட்சம் (எ.கா., 600V அல்லது 1000V) மற்றும் AC மின்னழுத்தம் (240V/480V) ஆகிய இரண்டையும் உள்ளடக்கியிருப்பதை உறுதிசெய்யவும்.
• நாக் அவுட்களை முன்கூட்டியே திட்டமிடுங்கள்: கள மாற்றங்களைத் தவிர்க்க தனிப்பயன் நாக் அவுட் முறைகளில் சப்ளையர்களுடன் இணைந்து பணியாற்றுங்கள்.

குறிப்புகள்: IEC 62548:2016 (PV வரிசை வடிவமைப்பு தேவைகள்); IEC 61643-11:2011 (உயர்வு பாதுகாப்பு சாதனங்கள்).
