உயர் மின்னழுத்த DC மினியேச்சர் சர்க்யூட் பிரேக்கர்

SYB5-40P உயர் மின்னழுத்த DC மினியேச்சர் சர்க்யூட் பிரேக்கர், சீனாவை தளமாகக் கொண்ட உற்பத்தியாளரான Zhejiang Soutya New Energy LLC ஆல் வழங்கப்படுகிறது, இது 1 500 V DC சர்க்யூட் பாதுகாப்பை வழங்குகிறது.
முக்கிய அம்சங்கள்
• உயர் மின்னழுத்த திறன்: ஒற்றை-துருவ 500 V DC, 1,500 V DC வரை—குறைவான சரங்கள், குறைந்த விலை.
• வேகமான, எளிதான நிறுவலுக்கான துருவப்படுத்தப்படாத, இருதரப்பு பாதுகாப்பு.
• சிறந்த பாதுகாப்பிற்காக கூடுதல் பரந்த தொடர்பு இடைவெளியுடன் இரட்டை-முறிவு தொடர்புகள்.
• ஒளிமின்னழுத்த அமைப்புகளில் DC இணைப்பான் பெட்டிகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SGB5-40P உயர் மின்னழுத்த DC மினியேச்சர் சர்க்யூட் பிரேக்கர் சீனாவால் வழங்கப்படுகிறது உற்பத்தியாளர் Zhejiang Soutya New Energy LLC, ஒரு 1500 V DC, இருதரப்பு மற்றும் 1.5 kA பிரேக்கிங் கொண்ட துருவப்படுத்தப்படாத மினியேச்சர் பிரேக்கர், PV, BESSக்கு ஏற்றது மற்றும் EV-சார்ஜர் பாதுகாப்பு.

சிறப்பியல்பு

நுண் கட்டங்கள்.
துருவமற்ற, இருதரப்பு பாதுகாப்பு;
அதிக சுமை பாதுகாப்பு;
குறுகிய வில்;
குறுகிய சுற்று பாதுகாப்பு;
அதிக உடைக்கும் திறன்;

சான்றிதழ்கள்: CB ,CE, TUV , UKCA

பயன்பாட்டு காட்சிகள்

SGB5-40P உயர் மின்னழுத்த DC மினியேச்சர் சர்க்யூட் பிரேக்கர் இடத்தை சேமிப்பதை வழங்குகிறது, 1 500 V DC புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகளுக்கான பாதுகாப்பான, இருதரப்பு பாதுகாப்பு-PV, சேமிப்பு, EV சார்ஜர்கள் மற்றும் DC

1. PV DC இணைப்பான் பெட்டிகள்

- 1500 V DC மதிப்பீடு நீண்ட சரங்களை அனுமதிக்கிறது, எண்ணிக்கையை குறைக்கிறது இணைப்பான் பெட்டிகள்; இருதரப்பு பாதுகாப்பு தலைகீழ் இரவு நேரத்தை கையாளுகிறது நீரோட்டங்கள்.

2. வணிக / குடியிருப்பு பேட்டரி ரேக்குகள்

- துருவப்படுத்தப்படாத வயரிங் பேட்டரியை இணையாக அல்லது மாற்றுவதை எளிதாக்குகிறது தொகுதிகள்; வெப்ப-காந்தப் பயணம் சார்ஜ்/டிஸ்சார்ஜ் தவறுகளை விரைவாகத் தனிமைப்படுத்துகிறது.

3. 150 kW+ DC வேகமாக சார்ஜ் செய்யும் நிலையங்கள்

- 18 மிமீ அகலமுள்ள டிஐஎன்-ரயில் வடிவமைப்பு சிறிய சார்ஜர் க்யூபிகல்களுக்கு பொருந்துகிறது; 1.5 கே.ஏ உடைக்கும் திறன் உள் DC பஸ்ஸைப் பாதுகாக்கிறது.

4. டிசி மைக்ரோ-கிரிட்கள் & டேட்டா சென்டர் டிசி விநியோகம்

– 750 V / 1 000 V / 1 500 V DC கிளை சுற்றுகளைப் பாதுகாக்கிறது; பி, சி அல்லது டி வளைவுகள் பல்வேறு சுமை சுயவிவரங்களுடன் பொருந்துகின்றன.

5. உயரமான அல்லது வெளிப்புற விநியோகிக்கப்பட்ட பி.வி

−30 °C முதல் +70 °C வரை 2 000 மீ வரை குறையாமல் செயல்படுகிறது உயரம், கடுமையான சூழல்களுக்கு ஏற்றது.

தொழில்நுட்ப அளவுரு

மாதிரி		SGB5-40P
துருவம்		1P	2P	3P	4P
மதிப்பிடப்பட்ட வேலை மின்னழுத்த Ue		500VDC	1000VDC	1500VDC	1500VDC

அதிகபட்ச சட்ட மின்னோட்டம்		40A
தற்போதைய மதிப்பீட்டில்		6A, 10A, 16A, 20A, 25A, 32A, 40A
மதிப்பிடப்பட்ட காப்பு மின்னழுத்த Ui		1000VDC		1500VDC
மதிப்பிடப்பட்ட உந்துவிசை Uimp மின்னழுத்தத்தைத் தாங்கும்		8 கி.வி

ட்ரிப்பிங் பண்புகள்		பி/சி/டி
ட்ரிப்பிங் வகை		வெப்ப-காந்த
செயல்பாட்டு உடைக்கும் திறன் Ics		1.5kA(DC)

அல்டிமேட் பிரேக்கிங் திறன் lcu		1.5kA(DC)
மின்சார வாழ்க்கை
உண்மையான சராசரி மதிப்பு		சராசரி 1000 முறை
நிலையான குறிப்பிட்ட மதிப்பு		300 முறை
இயந்திர வாழ்க்கை
உண்மையான சராசரி மதிப்பு		≥15000முறை
நிலையான குறிப்பிட்ட மதிப்பு		9700 முறை
அதிக மின்னழுத்த வகை		Ⅲ
மாசு பட்டம்		3
பாதுகாப்பு நிலை		IP40;டெர்மினா IP20
ஈரப்பதம் மற்றும் வெப்ப எதிர்ப்பு		வகை2
உறவினர் ஈரப்பதம்		≤95%
அதிர்வு எதிர்ப்பு		IEC60068-2-6 படி
இயந்திர தாக்க எதிர்ப்பு அளவுருக்கள்		IEC60068-2-27 இன் படி

வயரிங் திறன்		2.5~35மிமீ²
வயரிங் முறுக்கு		3.0Nm
செயல்பாட்டு சுற்றுப்புற வெப்பநிலை		-30℃~+70℃
சேமிப்பக சுற்றுப்புற வெப்பநிலை		-40℃~+85℃
நிறுவல் முறை		DIN35
உயரம்		≤2000மீ
எடை		0.13கிலோ/துருவம்
பரிமாணம்	நீளம்	108 மிமீ

	அகலம்	18மிமீ	36மிமீ	54மிமீ	72மிமீ
	உயரம்	அதிகபட்சம் 78 மிமீ
தொகுப்பு	பிசிக்கள்/பெட்டி	12	6	4	3

	பெட்டி/ அட்டைப்பெட்டி	10
	அட்டைப்பெட்டி / தட்டு	80
சேமிப்பு		தயாரிப்பு நன்கு காற்றோட்டமான கிடங்கில் சேமிக்கப்பட வேண்டும் ஈரப்பதம் 80% ஐ விட அதிகமாக இல்லை, மற்றும் சுற்றுப்புற வெப்பநிலை -40℃ மற்றும்+80℃ இடையே இருக்க வேண்டும்.கூடுதலாக, இல்லை அமில, கார அல்லது அரிக்கும் வாயுக்கள் உள்ளன.

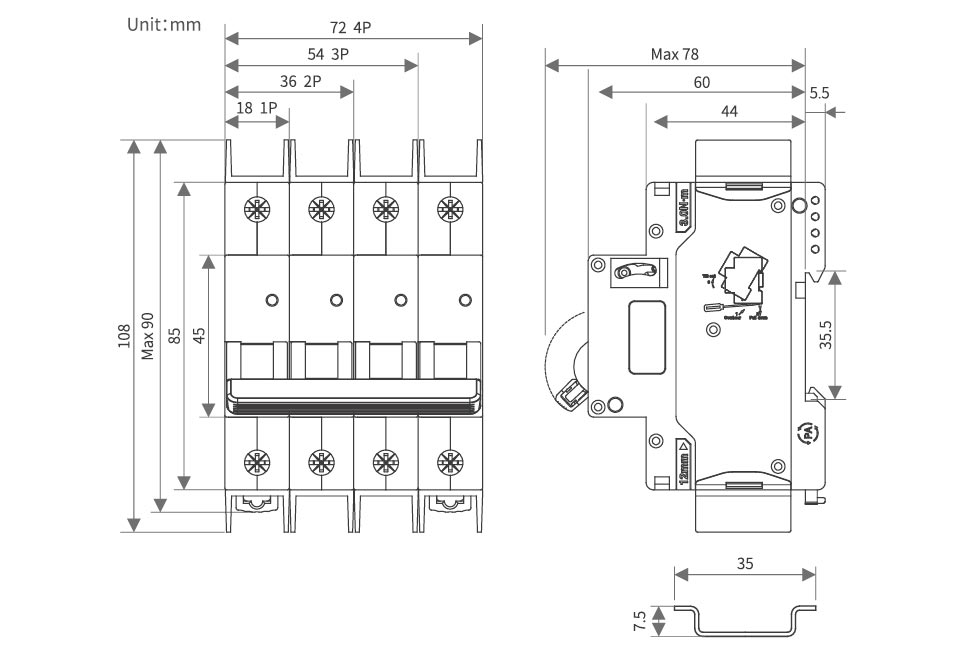

தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

High Voltage DC Miniature Circuit Breaker

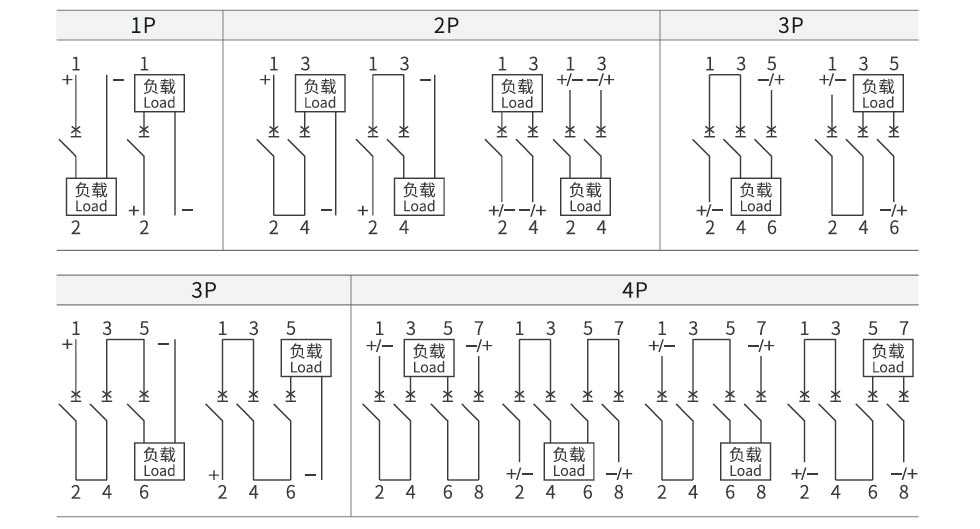

DC வயரிங் வரைபடம்

High Voltage DC Miniature Circuit Breaker

டிரேட்டிங் காரணி

வெப்பநிலை குறைக்கும் காரணி அட்டவணை

வெப்பநிலை	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய குணகம்	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


வெப்பநிலை	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய குணகம்	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

உயரத்தை மதிப்பிடும் காரணி அட்டவணை

உயரம் / மீ	2000	3000	4000	5000
மதிப்பிடப்பட்ட வேலை நடப்பு குணகம்	1	0.96	0.91	0.86
மதிப்பிடப்பட்ட வேலை மின்னழுத்த குணகம்	1	1	1	1
மதிப்பிடப்பட்ட சக்தி அதிர்வெண் தாங்கும் மின்னழுத்த குணகம்	1	0.9	0.82	0.71
மதிப்பிடப்பட்ட இம்பல்ஸ் தாங்கும் மின்னழுத்த குணகம்	1	0.9	0.82	0.71
மதிப்பிடப்பட்ட வரம்பு ஷார்ட் சர்க்யூட் பிரிவு திறன் மற்றும் மின்சார ஆயுள் குணகம்	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS இன் பக்கவாட்டு நிறுவலுக்கான டிரேட்டிங் காரணி அட்டவணை

MCB இன் எண்	1	2~3	4~5	6~8	9~10
In≤25A குணகம்	1	0.96	0.9	0.8	0.7
32A≤In≤63A குணகம்	1	0.92	0.8	0.7	0.6

துணைக்கருவி

MX துணை வெளியீட்டு சாதனம்
மதிப்பிடப்பட்ட கட்டுப்பாட்டு மின்னழுத்தம் எங்களை	DC:24~48V AC:110~230V
அதிகபட்ச ட்ரிப்பிங் நேரம்	<10மி.வி
சுருள் எதிர்ப்பு	5Ω
மின்னோட்டத்தை வரம்பிடவும்	≥1.6A
இயந்திர வாழ்க்கை	10000 மடங்கு
மின்சார வாழ்க்கை	4000 முறை
வயரிங் முறுக்கு	0.8N ·m
வயரிங் திறன்	1.0மிமீ²கடின கம்பி
	டெர்மினல் லக்ஸுடன் கூடிய 1.0மிமீ²மென்மையான கம்பி
இயக்க வெப்பநிலை வரம்பு	-30℃~+70℃


சுற்றுச்சூழல் நிலைமைகள்	வெடிக்கும் அபாயகரமான பொருட்களும், தீங்கு விளைவிக்கும் பொருட்களும் இருக்கக்கூடாது வாயுக்கள் அல்லது கடத்தும் தூசி, இது காப்பீட்டை அரிக்கும் அல்லது சேதப்படுத்தும்
சட்டசபை நிலை	சர்க்யூட் பிரேக்கரின் இடது பக்கத்திற்கு

நிறுவல் நிலைமைகள்	DIN35mm நிலையான இரயில் மவுண்டிங்

துணை தொடர்பு OF
தொடர்பு முறிக்கும் திறன்	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
குறைந்தபட்ச இயக்க மின்னழுத்தம்	5V


குறைந்தபட்ச இயக்க மின்னோட்டம்	10எம்ஏ


மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்	500V
மதிப்பிடப்பட்ட வரையறுக்கப்பட்ட குறுகிய-சுற்று மின்னோட்டம் Ik	1000A
ஒப்புக்கொள்ளப்பட்ட வெப்பமூட்டும் மின்னோட்டம்	4A
இயந்திர வாழ்க்கை	10000 மடங்கு
மின்சார வாழ்க்கை	4000 முறை
வயரிங் முறுக்கு	0.8N ·m
வயரிங் திறன்	1.0மிமீ²
தொடர்புகளின் எண்ணிக்கை	1 பொதுவாக திறந்திருக்கும், 1 பொதுவாக மூடப்படும்

இயக்க வெப்பநிலை வரம்பு	-30℃~+70℃
சுற்றுச்சூழல் நிலைமைகள்	வெடிக்கும் அபாயகரமான பொருட்களும், தீங்கு விளைவிக்கும் பொருட்களும் இருக்கக்கூடாது வாயுக்கள் அல்லது கடத்தும் தூசி, இது காப்பீட்டை அரிக்கும் அல்லது சேதப்படுத்தும்

சட்டசபை நிலை	சர்க்யூட் பிரேக்கரின் இடது பக்கத்திற்கு

நிறுவல் நிலைமைகள்	DIN 35mm நிலையான ரயில் மவுண்டிங்
