PV கண்காணிப்பு பெட்டி

SYCM7 PV மானிட்டரிங் பாக்ஸ் IP65 Enclosure, சீனாவின் உற்பத்தியாளர் Zhejiang Soutya New Energy LLC ஆல் வழங்கப்படுகிறது. ஒளிமின்னழுத்த மற்றும் ஆற்றல் சேமிப்பு அமைப்பு கண்காணிப்பு மேலாண்மை தளத்திற்கான பிரத்யேக தரவு சேகரிப்பான். இது செயல்படுத்துகிறது இடைமுக ஒருங்கிணைப்பு, நெறிமுறை மாற்றம், தரவு சேகரிப்பு, தரவு சேமிப்பு, மையப்படுத்தப்பட்ட கண்காணிப்பு மற்றும் மையப்படுத்தப்பட்ட ஒளிமின்னழுத்த மற்றும் ஆற்றல் சேமிப்பு அமைப்புகளுக்குள் பல்வேறு சாதனங்களுக்கான பராமரிப்பு.

நெட்வொர்க்கிங் பயன்பாடுகள்

ஒளிமின்னழுத்தம் மற்றும் ஆற்றல் சேமிப்பு அமைப்புகளுக்குப் பொருந்தும்:

1.உள்ளமைக்கப்பட்ட டபிள்யூஎல்ஏஎன் மூலம் மொபைல் பயன்பாட்டின் மூலம் இறுதி-இறுதிச் செயல்பாட்டை ஆதரிக்கிறது.
2.Rs485 வழியாக நெட்வொர்க்கிங்கை ஆதரிக்கிறது:
- Huawei இன்வெர்ட்டர்கள், PID மற்றும் பிற சாதனங்களுடன் இணைக்கிறது.
- மூன்றாம் தரப்பு இன்வெர்ட்டர்கள், சுற்றுச்சூழல் கண்காணிப்பு கருவிகள், பெட்டி துணை மின்நிலையங்கள் (STS) மற்றும் மீட்டர்களைப் பயன்படுத்தி இணைக்கிறது நிலையான Modbus-RTU நெறிமுறை. - DL/T645 நெறிமுறையைப் பயன்படுத்தி மீட்டர்களுடன் இணைக்கிறது.
- நிலையான IEC103 நெறிமுறையைப் பயன்படுத்தி சாதனங்களுடன் இணைக்கிறது.
3.இன்வெர்ட்டர்கள், ஸ்மார்ட் எனர்ஜி ஸ்டோரேஜ் கன்ட்ரோலர்கள் (ஸ்மார்ட் பிசிஎஸ்), புத்திசாலிகளை இணைக்க ஈத்தர்நெட் வழியாக நெட்வொர்க்கிங்கை ஆதரிக்கிறது சரம் ஆற்றல் சேமிப்பு அமைப்புகள், MBUS CCO மற்றும் STS.
4.Huawei இன்வெர்ட்டர்கள் மற்றும் MBUS தொடர்பை ஆதரிக்கும் PID-PVBOXஐ இணைக்க MBUS நெட்வொர்க்கிங்கை ஆதரிக்கிறது.
5. நம்பகமான பரிமாற்றத்திற்காக இரட்டை விமானம் தேவையற்ற நெட்வொர்க்கிங் ஆதரிக்கிறது.
6. மேலாண்மை அமைப்புகளுக்கான இணைப்பை ஆதரிக்கிறது:
- வயர்டு அல்லது வயர்லெஸ் நெட்வொர்க் வழியாக மோட்பஸ்-டிசிபி நெறிமுறையைப் பயன்படுத்தி மேலாண்மை அமைப்புகள் அல்லது மூன்றாம் தரப்பு சாதனங்களுடன் இணைக்கிறது.
- உள்ளூர் பகுதி நெட்வொர்க்கில் வயர்டு நெட்வொர்க் வழியாக IEC104 நெறிமுறையைப் பயன்படுத்தி மேலாண்மை அமைப்புகள் அல்லது மூன்றாம் தரப்பு சாதனங்களுடன் இணைக்கிறது.
- வயர்டு நெட்வொர்க் வழியாக GOOSE நெறிமுறையைப் பயன்படுத்தி மேலாண்மை அமைப்புகள் அல்லது மூன்றாம் தரப்பு சாதனங்களுடன் இணைக்கிறது.

குறிப்பு:
IEC104 நெறிமுறையைப் பயன்படுத்தி மேலாண்மை அமைப்புகளுடன் இணைக்க 4G/3G/2G அல்லது LTE தனியார் நெட்வொர்க்குகள் வழியாக நெட்வொர்க்கிங் ஆதரிக்காது.

வழக்கமான நெட்வொர்க்கிங் காட்சிகள்

ஃபைபர் ரிங் நெட்வொர்க்கிங், ஃபைபர் ஸ்டார் நெட்வொர்க்கிங் மற்றும் ஈதர்நெட் ஸ்டார் நெட்வொர்க்கிங் ஆகியவற்றை ஆதரிக்கிறது.

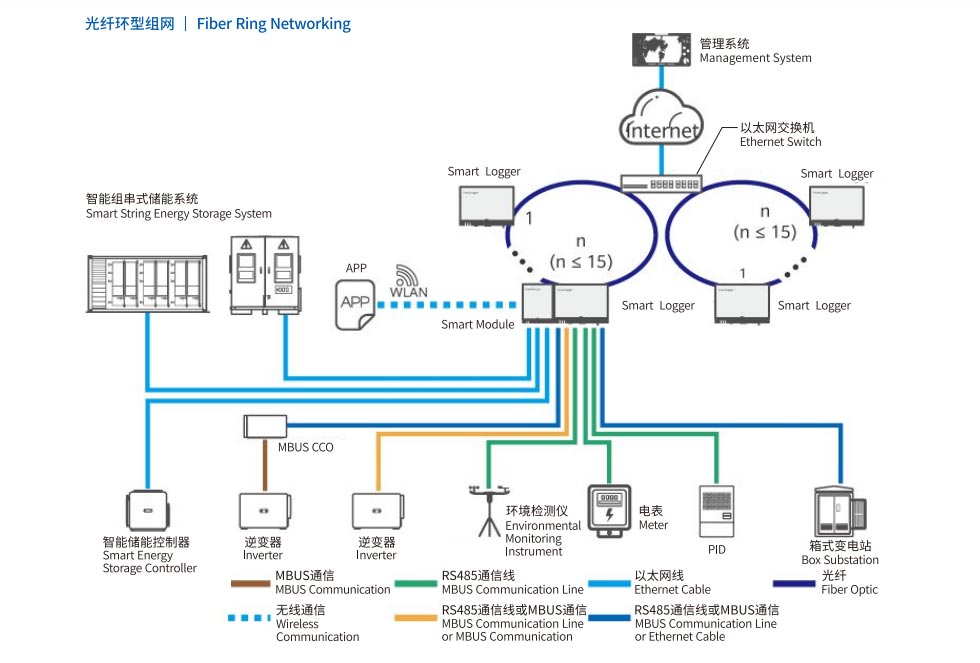

1.ஃபைபர் ரிங் நெட்வொர்க்கிங்

குறிப்பு:
SmartLoggers கொண்ட ஃபைபர் ரிங் நெட்வொர்க் 15 SmartLoggers வரை இணைக்க முடியும், அவை ஒவ்வொன்றும் இணைக்க முடியும் இன்வெர்ட்டர்கள், சுற்றுச்சூழல் கண்காணிப்பு கருவிகள், மீட்டர்கள் மற்றும் பிற சாதனங்கள்.
ஃபைபர் சுவிட்ச் நிலையான RSTP நெறிமுறையை ஆதரிக்க வேண்டும் மற்றும் இயக்கப்பட்டிருக்க வேண்டும். சுவிட்சின் பிரிட்ஜ் முன்னுரிமையை விட அதிகமாக அமைக்கவும் SmartLogger இன் 0x8000 (பரிந்துரைக்கப்பட்டது: 0x7000; குறைந்த மதிப்பு, அதிக பிரிட்ஜ் முன்னுரிமை). கட்டமைப்பு RSTP மற்றும் பிரிட்ஜ் முன்னுரிமைக்கான முறை உற்பத்தியாளருடன் கலந்தாலோசிக்கப்பட வேண்டும். சுவிட்ச் RSTP ஐ ஆதரிக்கவில்லை என்றால், தி ஃபைபர் ரிங் நெட்வொர்க் ஒரு சங்கிலி அல்லது நட்சத்திர இடவியலுக்கு மாற்றப்பட வேண்டும்.
பல ஃபைபர் ரிங் நெட்வொர்க்குகளை ஈதர்நெட் சுவிட்ச் மூலம் ஒருங்கிணைத்து பின்னர் மேலாண்மை அமைப்புடன் இணைக்க முடியும்.

2.ஃபைபர் அல்லது ஈதர்நெட் ஸ்டார் நெட்வொர்க்கிங்

குறிப்பு:
பல SmartLoggers ஐ ஈதர்நெட் சுவிட்ச் மூலம் ஒருங்கிணைத்து பின்னர் மேலாண்மை அமைப்புடன் இணைக்க முடியும்.
SmartLoggers ஐ ஃபைபர் வழியாக ஈத்தர்நெட் சுவிட்சுடன் இணைக்கும்போது, அதிகபட்ச தகவல் தொடர்பு தூரம் 12 கிலோமீட்டர்கள் (உடன் விருப்பமான 100 Mbps ஆப்டிகல் தொகுதி) அல்லது 10 கிலோமீட்டர்கள் (விருப்ப 1 Gbps ஆப்டிகல் தொகுதியுடன்); ஈதர்நெட் வழியாக இணைக்கப்படும் போது கேபிள், அதிகபட்ச தூரம் 100 மீட்டர்.
SmartLogger 4G/3G/2G மற்றும் LTE தனியார் நெட்வொர்க்குகள் உட்பட வயர்லெஸ் நெட்வொர்க்கிங்கை ஆதரிக்கிறது.

3.4ஜி நெட்வொர்க்கிங்

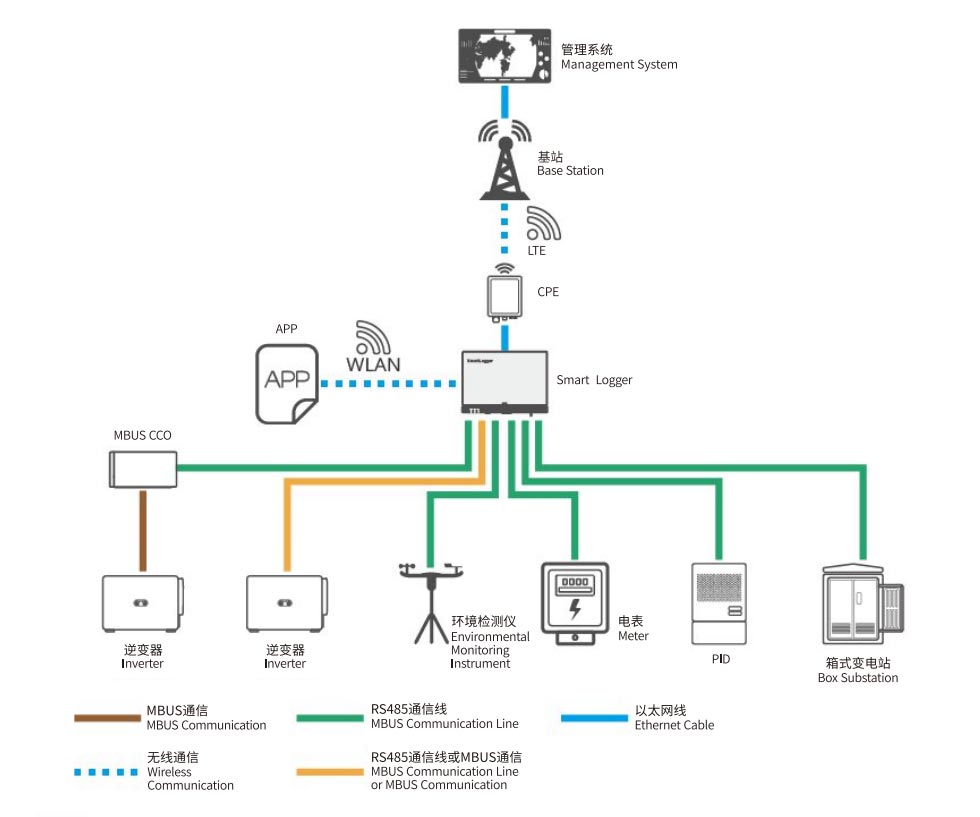

4.LTE பிரைவேட் நெட்வொர்க் நெட்வொர்க்கிங்

குறிப்பு:
SmartLogger இன் WAN போர்ட் ஒரு POE தொகுதி மற்றும் POE எழுச்சி வழியாக CPE (வாடிக்கையாளர் வளாக உபகரணங்கள்) உடன் இணைக்கிறது. பாதுகாவலர்.
SmartLogger இன் IP முகவரியும் CPE இன் IP முகவரியும் ஒரே சப்நெட்டில் அமைக்கப்பட வேண்டும்.
