DC மினியேச்சர் சர்க்யூட் பிரேக்கர்

SYB5-80 DC மினியேச்சர் சர்க்யூட் பிரேக்கர், சீனாவை தளமாகக் கொண்ட உற்பத்தியாளரான Zhejiang Soutya New Energy LLC ஆல் வழங்கப்படுகிறது, இது AC 230/400V மற்றும் DC 300~1200V சுற்றுகளுக்கு பாதுகாப்பை வழங்குகிறது.
முக்கிய அம்சங்கள்
▶ AC மற்றும் DCக்கு பொதுவானது (AC230/400V、 DC300~1200V)
▶ நேர்மறை அல்லது எதிர்மறை துருவ வேறுபாடு இல்லை, இருதரப்பு பாதுகாப்பு, நிறுவ எளிதானது.
▶ உயர் உடைக்கும் குறுகிய வில், அதிக பாதுகாப்பு.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SYB5-80 DC மினியேச்சர் சர்க்யூட் பிரேக்கர், சீனாவை தளமாகக் கொண்டது உற்பத்தியாளர் Zhejiang Soutya New Energy LLC, 300–1200 V DC மற்றும் 230/400 V AC இருதரப்பு மற்றும் துருவப்படுத்தப்படாத மினியேச்சர் பிரேக்கர், 10 KA AC / 6KA DC உடைக்கும் திறன், PV இல் உயர் மின்னழுத்த பாதுகாப்புக்காக வடிவமைக்கப்பட்டுள்ளது அமைப்புகள், பேட்டரி ஆற்றல் சேமிப்பு அமைப்புகள் (BESS) மற்றும் மின்சார வாகனம் சார்ஜிங் உபகரணங்கள்.

சிறப்பியல்பு

ஷார்ட் சர்க்யூட் பாதுகாப்பு, ஓவர்லோட் பாதுகாப்பு
இறுதி உடைக்கும் திறன்: 10 KA AC / 6KA DC
துருவமற்ற, இருதரப்பு பாதுகாப்பு
குறுகிய வளைவு
ஃபிளேம் ரிடார்டன்ட் பொருள்

பயன்பாட்டு காட்சிகள்

1.குடியிருப்பு மற்றும் வணிக PV இணைப்பான் பெட்டிகள்

300-1200 V DC சரம் உள்ளீடுகள் மற்றும் 230 V/400 V AC இன்வெர்ட்டர் வெளியீடுகளைப் பாதுகாக்கிறது; ஒற்றை-துருவ அகலம் சிறிய உறைகளில் அடர்த்தியை இரட்டிப்பாக்குகிறது.

2.PV-பேட்டரி ஹைப்ரிட் இன்வெர்ட்டர்கள்

300–1200 V DC பேட்டரி பஸ் கைப்பிடிகளில் இருதரப்பு, துருவப்படுத்தப்படாத பிரேக்கர் ரீவயரிங் இல்லாமல் சார்ஜ் மற்றும் டிஸ்சார்ஜ் நீரோட்டங்கள்.

3.சிறிய DC EV சார்ஜர்கள் (≤ 20 kW)

600-1200 V DC வெளியீடு பஸ் பாதுகாப்பு; 6 kA உடைப்பு போது வில் பிழைகளை அழிக்கிறது ப்ளக்-இன்/அவுட் நிகழ்வுகள்.

4.டெலிகாம் & டேட்டா சென்டர் டிசி ரேக்குகள்

துருவ சேர்க்கைகள் 48 V/240 V/380 V சேவையகம் அல்லது UPS கிளைகளைப் பாதுகாக்கின்றன 1200 V DC; டிஐஎன்-ரயில் மவுண்ட் அமைச்சரவை இடத்தை சேமிக்கிறது.

5.குறைந்த மின்னழுத்த DC மைக்ரோ-கிரிட்கள்

LED விளக்குகள், மின்விசிறிகள் அல்லது குழாய்களுக்கு 380-1200 V DC விநியோகம்; B/C/D வளைவுகள் பல்வேறு சுமை பண்புகளுடன் பொருந்துகிறது.

6.கடுமையான அல்லது உயரமான இடங்கள்

−30 °C முதல் +70 °C வரை, 2 000 மீ வரை குறையாது, IP66 உறைகளுக்குப் பொருந்துகிறது கார்போர்ட்கள், அக்ரிவோல்டாயிக் மற்றும் கூரை தாவரங்கள்.

தொழில்நுட்ப அளவுரு

மாதிரி		SGB5-80

துருவம்		1P	2P	3P	4P
மதிப்பிடப்பட்ட வேலை மின்னழுத்த Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
அதிகபட்ச சட்ட மின்னோட்டம்		80A
தற்போதைய மதிப்பீட்டில்		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
மதிப்பிடப்பட்ட காப்பு மின்னழுத்த Ui		690VAC
		600V DC 900VDC 1200VDC
மதிப்பிடப்பட்ட உந்துவிசை Uimp மின்னழுத்தத்தைத் தாங்கும்		8 கி.வி

ட்ரிப்பிங் பண்புகள்		பி/சி/டி
ட்ரிப்பிங் வகை		வெப்ப-காந்த
Ics செயல்பாட்டு உடைக்கும் திறன் lcs		7.5kA(AC)6kA(DC)
Icu அல்டிமேட் உடைக்கும் திறன் lcu		10kA(AC)6kA(DC)
மின்சார வாழ்க்கை
உண்மையான சராசரி மதிப்பு		சராசரி 4000 முறை (ஏசி) 1000 முறை (டிசி)

நிலையான குறிப்பிட்ட மதிப்பு		1500 முறை (ஏசி) 300 முறை (டிசி)

இயந்திர வாழ்க்கை
உண்மையான சராசரி மதிப்பு		≥15000 முறை
நிலையான குறிப்பிட்ட மதிப்பு		8500 முறை (ஏசி) 9700 மடங்கு (டிசி)

அதிக மின்னழுத்த வகை		Ⅲ
மாசு பட்டம்		3
பாதுகாப்பு நிலை		IP40;டெர்மினா IP20
ஈரப்பதம் மற்றும் வெப்ப எதிர்ப்பு		வகை 2
உறவினர் ஈரப்பதம்		≤95%
அதிர்வு எதிர்ப்பு		அடிப்படை IEC60068-2-6
இயந்திர தாக்க எதிர்ப்பு அளவுருக்கள்		அடிப்படை IEC60068-2-27

வயரிங் திறன்		25~35 மிமீ²
வயரிங் முறுக்கு		3.0Nm
செயல்பாட்டு சுற்றுப்புற வெப்பநிலை		-30℃~+70℃
சேமிப்பக சுற்றுப்புற வெப்பநிலை		-40℃~+85℃
நிறுவல் முறை		DIN35
உயரம்		≤2000மீ
எடை		0.13கிலோ/துருவம்
பரிமாணம்	நீளம்	85மிமீ
	அகலம்	18மிமீ	36மிமீ	54மிமீ	72மிமீ
	உயரம்	அதிகபட்சம் 78 மிமீ
தொகுப்பு	பிசிக்கள்/பெட்டி	12	6	4	3
	பெட்டி/ அட்டைப்பெட்டி	10
	அட்டைப்பெட்டி / தட்டு	80
சேமிப்பு		தயாரிப்பு நன்கு காற்றோட்டமான கிடங்கில் சேமிக்கப்பட வேண்டும் ஈரப்பதம் 80% ஐ விட அதிகமாக இல்லை, மற்றும் சுற்றுப்புற வெப்பநிலை -40℃ மற்றும்+80℃ இடையே இருக்க வேண்டும்.கூடுதலாக, இல்லை அமில, கார அல்லது அரிக்கும் வாயுக்கள் உள்ளன.

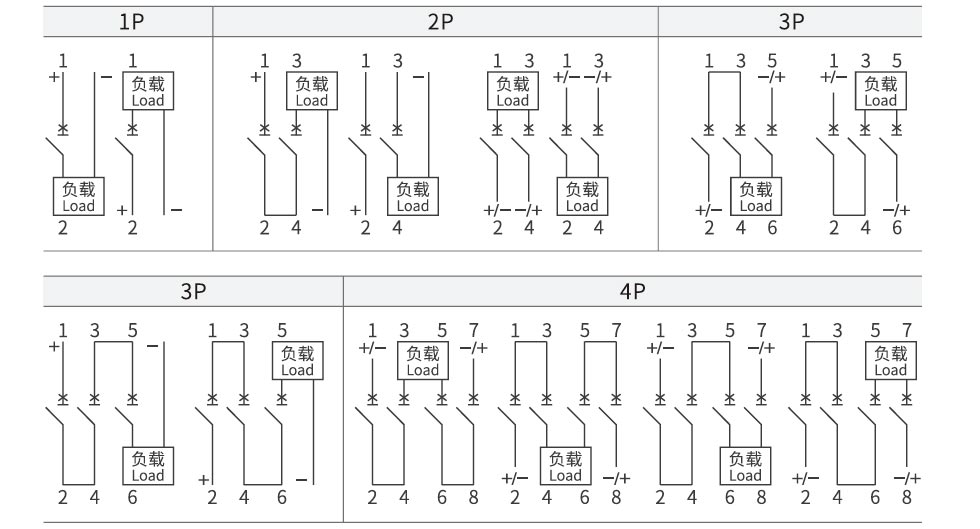

DC வயரிங் வரைபடம்

DC Miniature Circuit Breaker

தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

DC Miniature Circuit Breaker

டிரேட்டிங் காரணி

வெப்பநிலை குறைக்கும் காரணி அட்டவணை

வெப்பநிலை	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய குணகம்	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


வெப்பநிலை	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய குணகம்	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

உயரத்தை மதிப்பிடும் காரணி அட்டவணை

உயரம் / மீ	2000	3000	4000	5000
மதிப்பிடப்பட்ட வேலை நடப்பு குணகம்	1	0.96	0.91	0.86
மதிப்பிடப்பட்ட வேலை மின்னழுத்த குணகம்	1	1	1	1
மதிப்பிடப்பட்ட சக்தி அதிர்வெண் தாங்கும் மின்னழுத்த குணகம்	1	0.9	0.82	0.71
மதிப்பிடப்பட்ட இம்பல்ஸ் தாங்கும் மின்னழுத்த குணகம்	1	0.9	0.82	0.71
மதிப்பிடப்பட்ட வரம்பு ஷார்ட் சர்க்யூட் பிரிவு திறன் மற்றும் மின்சார ஆயுள் குணகம்	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS இன் பக்கவாட்டு நிறுவலுக்கான டிரேட்டிங் காரணி அட்டவணை

MCB இன் எண்	1	2~3	4~5	6~8	9~10
In≤25A குணகம்	1	0.96	0.9	0.8	0.7
32A≤In≤63A குணகம்	1	0.92	0.8	0.7	0.6
80A≤In≤125A குணகம்	1	0.9	0.8	0.7	/

துணைக்கருவி

MX துணை வெளியீட்டு சாதனம்
மதிப்பிடப்பட்ட கட்டுப்பாட்டு மின்னழுத்தம் எங்களை	DC:24~48V AC:110~230V
அதிகபட்ச ட்ரிப்பிங் நேரம்	<10மி.வி
சுருள் எதிர்ப்பு	50
மின்னோட்டத்தை வரம்பிடவும்	≥1.6A
இயந்திர வாழ்க்கை	10000 மடங்கு
மின்சார வாழ்க்கை	4000 முறை
வயரிங் முறுக்கு	0.8N ·m
வயரிங் திறன்	1.0மிமீ²கடின கம்பி
	டெர்மினல் லக்ஸுடன் கூடிய 1.0மிமீ²மென்மையான கம்பி
இயக்க வெப்பநிலை வரம்பு	-30℃~+70℃


சுற்றுச்சூழல் நிலைமைகள்	வெடிக்கும் அபாயகரமான பொருட்களும், தீங்கு விளைவிக்கும் பொருட்களும் இருக்கக்கூடாது வாயுக்கள் அல்லது கடத்தும் தூசி, இது காப்பீட்டை அரிக்கும் அல்லது சேதப்படுத்தும்
சட்டசபை நிலை	சர்க்யூட் பிரேக்கரின் இடது பக்கத்திற்கு

நிறுவல் நிலைமைகள்	DIN35mm நிலையான இரயில் மவுண்டிங்

துணை தொடர்பு OF
தொடர்பு முறிக்கும் திறன்	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
குறைந்தபட்ச இயக்க மின்னழுத்தம்	5V
குறைந்தபட்ச இயக்க மின்னோட்டம்	10எம்ஏ
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்	500V
மதிப்பிடப்பட்ட வரையறுக்கப்பட்ட குறுகிய-சுற்று மின்னோட்டம்	1000A
ஒப்புக்கொள்ளப்பட்ட வெப்பமூட்டும் மின்னோட்டம்	4A
இயந்திர வாழ்க்கை	10000(முறை)
மின்சார வாழ்க்கை	4000(முறை)
வயரிங் முறுக்கு	0.8N ·m
வயரிங் திறன்	1.0மிமீ²
தொடர்புகளின் எண்ணிக்கை	1 பொதுவாக திறந்திருக்கும், 1 பொதுவாக மூடப்படும்

இயக்க வெப்பநிலை வரம்பு	-30℃~+70℃


சுற்றுச்சூழல் நிலைமைகள்	வெடிக்கும் அபாயகரமான பொருட்களும், தீங்கு விளைவிக்கும் பொருட்களும் இருக்கக்கூடாது வாயுக்கள் அல்லது கடத்தும் தூசி, இது காப்பீட்டை அரிக்கும் அல்லது சேதப்படுத்தும்
சட்டசபை நிலை	சர்க்யூட் பிரேக்கரின் இடது பக்கத்திற்கு

நிறுவல் நிலைமைகள்	DIN 35mm நிலையான ரயில் மவுண்டிங்
