1500V DC சர்ஜ் பாதுகாப்பு சாதனம்

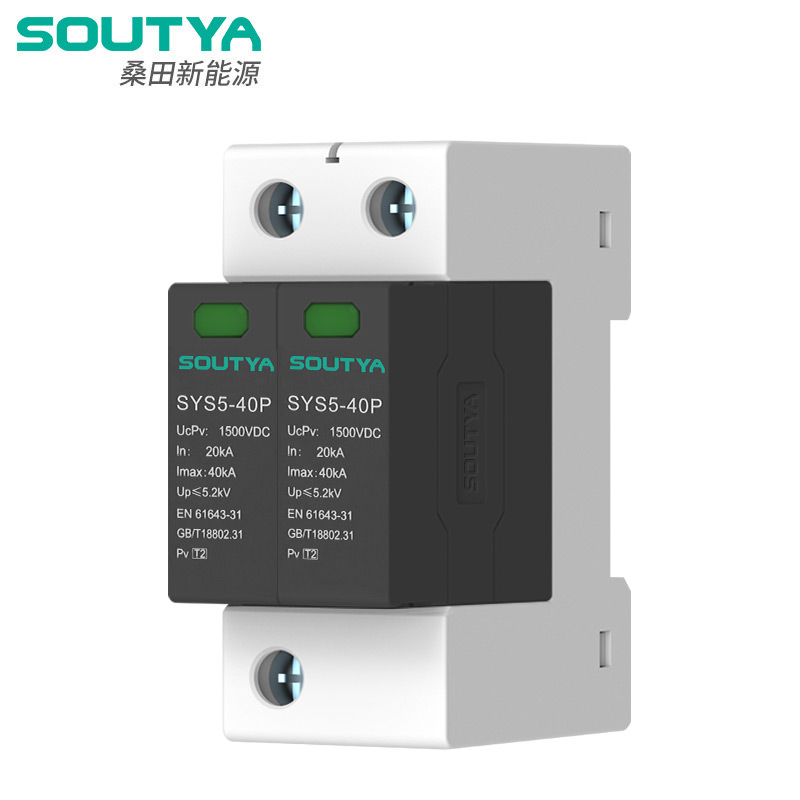

SYS5-40P 1500V DC சர்ஜ் பாதுகாப்பு சாதனம், சீனாவை தளமாகக் கொண்டது உற்பத்தியாளர் ஜெஜியாங் சௌத்யா நியூ எனர்ஜி எல்எல்சி, 500–1500 V DC, T2-வகுப்பு 40 kA அதிகபட்ச வெளியேற்ற மின்னோட்டம் மற்றும் ≤5.2 kV மின்னழுத்த-பாதுகாப்புடன் SPD நிலை, ஒரு தோல்வி-பாதுகாப்பான வெப்பத் துண்டிப்பு மற்றும் ரிமோட் மாற்றத்தைக் கொண்டுள்ளது SCADA ஒருங்கிணைப்புக்கான சமிக்ஞை தொடர்பு, எழுச்சி நோய் எதிர்ப்பு சக்திக்காக வடிவமைக்கப்பட்டது பயன்பாட்டு அளவிலான PV வரிசைகள், கொள்கலன் செய்யப்பட்ட BESS மற்றும் உயர்-பவர் EV சார்ஜிங் உள்கட்டமைப்பு.

பயன்பாட்டு காட்சிகள்

1.பயன்பாட்டு அளவிலான 1500 V சூரியப் பண்ணைகள்

3.3 மெகாவாட் இன்வெர்ட்டர் நிலையங்களின் DC அமைச்சரவையின் உள்ளே, ஒரு MPPT உள்ளீட்டிற்கு ஒரு SPD நேரடி மற்றும் மறைமுக மின்னலுக்கு எதிராக பாதுகாக்கிறது. 5.2 kV பாதுகாப்பு நிலை 6 kV இன்சுலேஷன் ஒருங்கிணைப்பை சந்திக்கிறது, அதே நேரத்தில் ரிமோட்-தொடர்பு வெளியீடு ஊட்டுகிறது மையப்படுத்தப்பட்ட எழுச்சி கண்காணிப்புக்கான ஆலை SCADA.

2. கொள்கலன் BESS (2–5 MWh)

1200–1500 V பேட்டரி கிளஸ்டர் பேருந்தில், SPD ஆனது ரயில்-மவுண்ட் செய்யப்பட்டுள்ளது. உருகிகள்; அதன் வெப்பத் துண்டிப்பு உலர்-தொடர்பு PCS இல் லூப் செய்யப்படுகிறது எமர்ஜென்சி-ஸ்டாப் சர்க்யூட், SPD தோல்வியுற்றால் உடனடியாக மாற்றியைத் தடுக்கும் மற்றும் வில் பரவுதலை தடுக்கும்.

3.1500 V அல்ட்ரா-ஃபாஸ்ட் சார்ஜிங் ஹப்கள் ≥360 kW

ரெக்டிஃபையர் கேபினட் 1500 V பஸ் மற்றும் 1000 V பேட்டரி ஸ்வாப் டிரக் இரண்டும் சுற்று SPDகளுடன் இணையாக உள்ளது, 2 kV/µs செங்குத்தான முன் அலைகளை கட்டுப்படுத்துகிறது உயர்-சக்தி தொடர்புகள் மற்றும் 1700 V IGBT தொகுதிகளைப் பாதுகாத்தல்.

4. மலை நிலப்பரப்பில் விவசாய-PV டிராக்கர் அமைப்புகள்

டிராக்கர் மோட்டார் ஃபீடர்கள் (1000 V) 1500 V சரங்களுடன் நீண்ட நேரம் இயங்கும் தூரங்கள்; டிராக்கர் சந்திப்பு பெட்டியில் நிறுவப்பட்ட SPD, தூண்டப்படுவதைத் தடுக்கிறது சரங்களில் இணைப்பதில் இருந்து எழுகிறது மற்றும் PID மற்றும் இணைப்பான் பெட்டியைத் தவிர்க்கிறது காப்பு முறிவு.

5.Offshore PV பூஸ்டர் தளங்கள்

மேல்புறத்தில் 1500 V DC சேகரிப்பு பேனலில், நிக்கல் பூசப்பட்ட செப்பு முனையங்கள் எதிர்ப்பு உப்பு-தெளிப்பு பூச்சு பயன்படுத்தப்படுகிறது. ரிமோட் சிக்னல் வழியாக மாற்றப்படுகிறது ஃபைபர்-ஆப்டிக் கடலோர கட்டுப்பாட்டு மையத்திற்கு, நிகழ்நேர எழுச்சி-நிலையை செயல்படுத்துகிறது கரையில் இருந்து 40 கிமீ தொலைவில் கண்காணிப்பு.

தொழில்நுட்ப அளவுரு

குறிப்பு: T2 வகை SPD முதன்மையாக உள்வரும் கேபினட்களில் பயன்படுத்தப்படுகிறது விநியோக அமைப்புகள்.

துணை சாதனம்

தோல்வி தனிமைப்படுத்தும் சாதனம்

எழுச்சி பாதுகாப்பாளரில் தோல்வி தனிமைப்படுத்தும் பாதுகாப்பு சாதனம் பொருத்தப்பட்டுள்ளது. அதிக வெப்பம் காரணமாக பாதுகாப்பாளர் உடைந்தால், இந்த சாதனம் முடியும் வழங்கும் போது தானாக மின் கட்டத்திலிருந்து அதை துண்டிக்கவும் அறிகுறி சமிக்ஞை. பாதுகாவலர் சாதாரணமாக செயல்படும் போது, காட்டி சாளரம் பச்சை நிறத்தைக் காட்டுகிறது; தோல்வி தனிமைப்படுத்தப்பட்ட பிறகு, சாளரம் சிவப்பு நிறத்தில் காண்பிக்கப்படும்.

அலாரம் ரிமோட் சிக்னல் சாதனம்

ரிமோட் சிக்னல் தொடர்புகள் மூலம் பாதுகாப்பாளரைத் தயாரிக்கலாம். இந்த சாதனம் பொதுவாக திறந்த மற்றும் பொதுவாக மூடிய தொடர்புகளின் தொகுப்பை உள்ளடக்கியது. எப்போது தி ப்ரொடெக்டர் சாதாரணமாக இயங்குகிறது, பொதுவாக மூடிய தொடர்பு ஈடுபட்டுள்ளது. பாதுகாப்பாளரின் ஒன்று அல்லது அதற்கு மேற்பட்ட தொகுதிகள் தோல்வியுற்றால், தொடர்பு இருந்து மாறும் சாதாரணமாக திறந்திருக்கும் தொடர்பை செயல்படுத்தி, சாதாரணமாக திறந்திருக்கும் ஒரு தவறான சமிக்ஞையை அனுப்பவும்.
