1000V DC சர்ஜ் ப்ரொடெக்டர் சாதனம்

SYS5-40P 1000V DC சர்ஜ் ப்ரொடெக்டர் சாதனம், சீனாவை தளமாகக் கொண்டது உற்பத்தியாளர் ஜெஜியாங் சௌத்யா நியூ எனர்ஜி எல்எல்சி, 500–1000 V DC, T2-வகுப்பு 40 kA அதிகபட்ச வெளியேற்ற மின்னோட்டம் மற்றும் ≤3.9 kV மின்னழுத்த-பாதுகாப்புடன் SPD நிலை, குடியிருப்புகளில் மின்னல் மற்றும் மாறுதல் அலைகளை கட்டுப்படுத்த வடிவமைக்கப்பட்டுள்ளது கூரை PV சரங்கள், சிறிய C&I சோலார் ஆலைகள் மற்றும் உள்நாட்டு பேட்டரி-சேமிப்பு அமைப்புகள்.

பயன்பாட்டு காட்சிகள்

1.குடியிருப்பு கூரை PV

5-20 kW ஒற்றை அல்லது மூன்று-கட்ட சரம் இன்வெர்ட்டர்களின் DC பக்கத்தில் பொருத்தப்பட்டுள்ளது, இது தூண்டப்பட்ட மின்னல் மற்றும் ஸ்விட்சிங் டிரான்சியன்ட்களை இறுக்குகிறது; 3.9 kV பாதுகாப்பு நிலை 600–800 V சரம் இன்சுலேஷனைப் பாதுகாக்கிறது, அதே சமயம் IP20 DIN-ரயில் வீட்டு விநியோக வாரியத்திற்குள் வீட்டுவசதி பொருந்துகிறது.

2.சிறிய C&I மெட்டல்-டெக் சோலார் ஆலைகள்

20-60 kW அமைப்புகளில், இரண்டு சரங்களுக்கு ஒரு SPD சரத்தில் நிறுவப்பட்டுள்ளது. இணைப்பான் பெட்டி. ரிமோட்-சிக்னல் தொடர்புகள் இணையாக மற்றும் கம்பியில் இணைக்கப்பட்டுள்ளன இன்வெர்ட்டரின் RS-485 போர்ட், உரிமையாளரின் மொபைலுக்கு “SPD தோல்வி” அலாரங்களை அனுப்புகிறது பயன்பாடு மற்றும் கட்டிங் ஆன்சைட் ஆய்வுகள்.

3.ஹோம் ஹைப்ரிட் பிவி-பேட்டரி அலகுகள்

48 V/51.2 V பேட்டரி ஸ்டாக் மற்றும் 600 V DC பேருந்தின் ஆல்-இன்-ஒன் இடையே இன்வெர்ட்டர், SPD ஆனது பேட்டரி DC-DC மூலம் உருவாக்கப்படும் மாறுதல்களை தடுக்கிறது பிவி தொகுதிகளில் பிரதிபலிக்கும் நிலைகள்.

4.சமூக DC சார்ஜர்கள் ≤80 kW

750 V DC பேருந்தில் பவர் மாட்யூல்களுக்கு உணவளிக்கிறது, SPD வளைவை அடக்குகிறது அடிக்கடி பிளக்/அன்ப்ளக் சுழற்சிகளால் ஏற்படும் அலைகள், உள் SiC ஐப் பாதுகாக்கிறது MOSFETகள் மற்றும் ஹால் சென்சார்கள்.

5.டெலிகாம் டவர் சோலார் ரெட்ரோஃபிட்ஸ்

A –48 V சுமை 800 V PV பஸ்ஸுடன் அதே புவியியல் நெட்வொர்க்கைப் பகிர்ந்து கொள்கிறது; SPD மின்னழுத்தம் ஃபீடர் கேபிள்கள் வழியாக பவர் ஷெல்ட்டருக்குள் செல்வதை நிறுத்துகிறது, BBU மற்றும் போக்குவரத்து உபகரணங்களை காற்றில் வைத்திருத்தல்.

தொழில்நுட்ப அளவுரு

குறிப்பு: T2 வகை SPD முதன்மையாக விநியோக அமைப்புகளின் உள்வரும் கேபினட்களில் பயன்படுத்தப்படுகிறது.

துணை சாதனம்

தோல்வி தனிமைப்படுத்தும் சாதனம்

எழுச்சி பாதுகாப்பாளரில் தோல்வி தனிமைப்படுத்தும் பாதுகாப்பு சாதனம் பொருத்தப்பட்டுள்ளது. அதிக வெப்பம் காரணமாக ப்ரொடக்டர் செயலிழக்கும்போது, ​​இந்தச் சாதனம் தானாகவே மின் கட்டத்திலிருந்து அதைத் துண்டித்துவிடும். பாதுகாவலர் சாதாரணமாக செயல்படும் போது, ​​காட்டி சாளரம் பச்சை நிறத்தில் காட்சியளிக்கிறது; தோல்வி தனிமைப்படுத்தப்பட்ட பிறகு, சாளரம் சிவப்பு நிறத்தில் காண்பிக்கப்படும்.

அலாரம் ரிமோட் சிக்னல் சாதனம்

ரிமோட் சிக்னல் தொடர்புகள் மூலம் பாதுகாப்பாளரைத் தயாரிக்கலாம். இந்த சாதனம் பொதுவாக திறந்த மற்றும் பொதுவாக மூடிய தொடர்புகளின் தொகுப்பை உள்ளடக்கியது. பாதுகாவலர் சாதாரணமாக செயல்படும் போது, ​​பொதுவாக மூடிய தொடர்பு ஈடுபடும். பாதுகாப்பாளரின் ஒன்று அல்லது அதற்கு மேற்பட்ட தொகுதிகள் தோல்வியுற்றால், தொடர்பு பொதுவாக மூடியதிலிருந்து சாதாரணமாக திறந்த நிலைக்கு மாறும், இது ஒரு தவறான சமிக்ஞையை அனுப்ப பொதுவாக திறந்த தொடர்பை செயல்படுத்துகிறது.

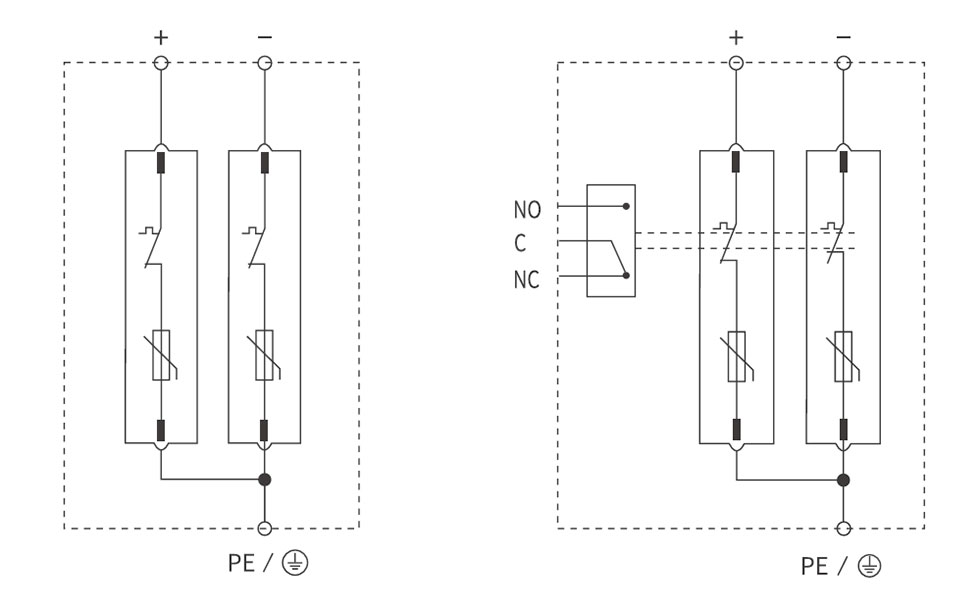

வயரிங் வரைபடம்

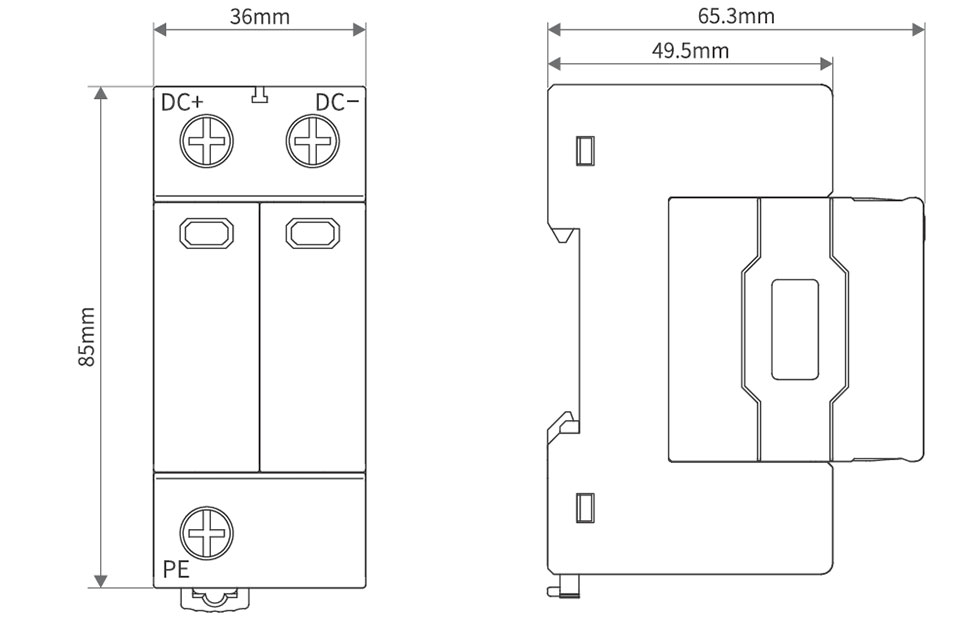

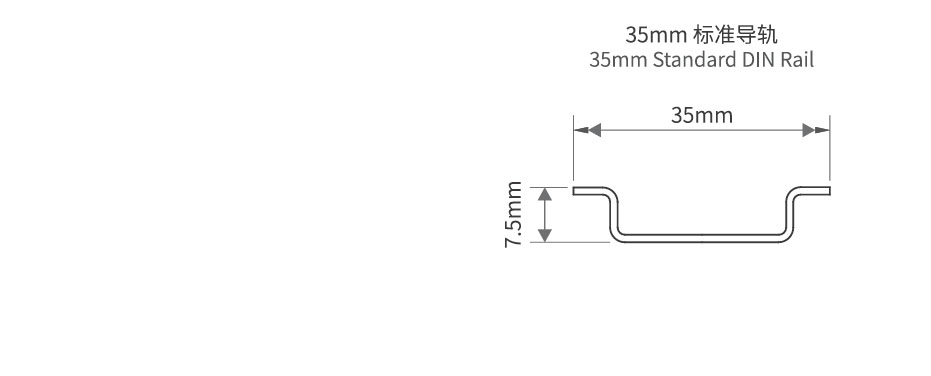

தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்
