டிசி டிராவுட்-வகை தனிமைப்படுத்தி சுவிட்ச்

SYDSC-32 DC Drawout-Type Isolator Switch, சீனாவைத் தளமாகக் கொண்ட உற்பத்தியாளரான Zhejiang Soutya New Energy LLC வழங்கியது, 1 500 V DC, 32 A மாறுதல் திறனை 1 200 A ஷார்ட் சர்க்யூட் மேக்-ப்ரூஃப் ரேட்டிங்கை சோலார் காம்பினர் விநியோக அமைப்பு பெட்டிகள் மற்றும் DC வழங்குகிறது.
▶ சிறிய அமைப்பு மற்றும் மட்டு வடிவமைப்பு. ஒவ்வொரு சுற்றும் தனித்தனி அடுக்கில் சுயாதீனமாக ஏற்பாடு செய்யப்பட்டு, அதிக பாதுகாப்பை உறுதி செய்கிறது.
▶ சுய-சுத்தப்படுத்தும் வடிவமைப்புடன் இரட்டை தொடர்பு ரோட்டரி இணைப்பு, இது தயாரிப்பு ஆயுளை நீட்டிக்கிறது.
▶ டன்னல்-ஸ்டைல் வயரிங், நெகிழ்வுத்தன்மை மற்றும் வசதியை வழங்குகிறது.
▶ வலுவான சுற்றுச்சூழல் தகவமைப்பு, -40 முதல் 85 டிகிரி செல்சியஸ் வெப்பநிலை வரம்பில் நம்பகத்தன்மையுடன் செயல்படும் திறன் கொண்டது.
▶ ஒளிமின்னழுத்த இணைப்பான் பெட்டிகள் மற்றும் ஒளிமின்னழுத்த கிரிட்-இணைக்கப்பட்ட அமைப்புகளில் பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SYDSC-32 DC Drawout-Type Isolator Switch, சீனாவை தளமாகக் கொண்ட உற்பத்தியாளரால் வழங்கப்படுகிறது ஜெஜியாங் சௌத்யா நியூ எனர்ஜி எல்எல்சி, 1500 வி டிசி, 32 ஏ ரோட்டரி ஐசோலேட்டர் டபுள்-பிரேக், சுழலும் தொடர்புகளைக் கொண்டுள்ளது, இது விரைவான வில் அழிவை உறுதி செய்கிறது மற்றும் உயர் நம்பகத்தன்மை. 1200 A ஷார்ட் சர்க்யூட் மேக்-ப்ரூஃப் மதிப்பீடு மற்றும் 8 மிமீ தொடர்பு இடைவெளி, இது சோலார் காம்பினரில் பாதுகாப்பான சுற்று தனிமைப்படுத்த வடிவமைக்கப்பட்டுள்ளது பெட்டிகள், பேட்டரி சரங்கள் மற்றும் ஆற்றல் சேமிப்பு அமைப்புகள்.

சிறப்பியல்பு

இரட்டை தொடர்பு ரோட்டரி இணைப்பு
IP66 பாதுகாப்பு
துருவமுனைப்பு இல்லாதது
குறுகிய வில்
ஃபிளேம் ரிடார்டன்ட் பொருள்

பயன்பாட்டு காட்சிகள்

1.பிவி இணைப்பான் பெட்டிகள்

சரங்கள் மற்றும் இன்வெர்ட்டர் இடையே ஏற்றப்பட்ட, ரோட்டரி கைப்பிடி ஒரே நேரத்தில் நேர்மறை மற்றும் எதிர்மறை கடத்திகளை துண்டிக்கிறது; இரட்டை இடைவெளி தொடர்புகள் 1500 V DC வில்-இலவச தனிமைப்படுத்தலை வழங்கவும் மற்றும் நிறுவிகளுக்கு தெரியும் இடைவெளியை வழங்கவும் பாதுகாப்பான பராமரிப்பு தேவை.

2.பேட்டரி ஆற்றல் சேமிப்பு DC பேனல்கள்

பேட்டரி-கிளஸ்டர் பஸ்பாரில் நிறுவப்பட்டால், தனிமைப்படுத்தி குறுக்கிடலாம் ஒற்றை, விரைவான இயக்கத்தில் பேட்டரி பக்க DC; அதன் 1200 A ஷார்ட் சர்க்யூட் உருவாக்க-ஆதார மதிப்பீடு அவசரகாலத்தின் போது தலைகீழ் தவறு மின்னோட்டத்தைத் தாங்கும் பணிநிறுத்தங்கள்.

3. வேகமாக சார்ஜ் செய்யும் பைல்ஸ்

800 V வேகமான சார்ஜர்களுக்குள், 4-துருவ பதிப்பு இரண்டு சுயாதீனமாக பிரிக்கிறது பேட்டரி ஊட்டங்கள். துருவமற்ற வடிவமைப்பு இருதரப்புக்கு ஆதரவளிக்கிறது சார்ஜிங்/டிஸ்சார்ஜிங், அதே சமயம் IP66 உறை நீண்ட கால வெளிப்புறத்தை உறுதி செய்கிறது நம்பகத்தன்மை.

4.வணிக & பயன்பாடு-அளவிலான இன்வெர்ட்டர் DC பக்கங்கள்

ஒரு இன்வெர்ட்டருக்கு சேவை அல்லது மாற்றீடு தேவைப்படும்போது, SYDSC-32 தெளிவாகத் தருகிறது பிரேக் பாயிண்ட், டெர்மினல்களுக்கு வில் சேதத்தைத் தடுக்கிறது மற்றும் -40 °C முதல் இயங்குகிறது பாலைவனங்கள் அல்லது உயரமான தாவரங்களுக்கு +85 °C.

5. கொள்கலன் சேமிப்பு துணை அலகுகள்

உருகிகள் அல்லது பிரேக்கர்களுடன் இணைந்து கிளஸ்டர்-நிலை பராமரிப்பு சுவிட்சாகப் பயன்படுத்தப்படுகிறது, இது இரண்டு-நிலை தனிமைப்படுத்தல் திட்டத்தை உருவாக்குகிறது - ஃபியூஸ் பிளஸ் ஐசோலேட்டர் - செயலிழப்பைக் கட்டுப்படுத்துகிறது நோக்கம் மற்றும் ஒட்டுமொத்த அமைப்பின் கிடைக்கும் தன்மையை மேம்படுத்துதல்.

தொழில்நுட்ப அளவுரு

மாதிரி எண்.		SYDSC-32
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்	Vdc	1500
வழக்கமான வெப்ப மின்னோட்டம்	A	32
மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	Vdc	8000
Icw மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	A	780
மதிப்பிடப்பட்ட குறுகிய-சுற்று திறன்	A	1200
தொடர்பு எதிர்ப்பு	mΩ	≤3
காப்பு எதிர்ப்பு	mΩ	≥50
அதிகபட்ச கேபிள் பகுதி (குதிப்பவர் உட்பட)
ஒற்றை கம்பி அல்லது நிலையான	மிமீ²	4-10
முறுக்கு
டெர்மினல் M4 திருகு இறுக்குதல்	Nm	1.2-1.8
மாறுதல் முறுக்கு	Nm	12:00 அன்று, 9:00 தள்ளுபடி
குமிழ் நிலையை மாற்றவும்	Nm	12:00 அன்று, 9:00 தள்ளுபடி
இயந்திர வாழ்க்கை		10000
மின் வாழ்க்கை, இயக்க அதிர்வெண்		300 முறை/200 முறை/மணிநேரம்
மின் வாழ்க்கை, இயக்க அதிர்வெண்		300 முறை/200 முறை/மணிநேரம்
DC துருவங்கள்		2,4
தொடர்பு தூரம் (துருவ தூரம்)	மிமீ	8
இயக்க வெப்பநிலை	℃	-40 முதல் +85 வரை
சேமிப்பு வெப்பநிலை	℃	-40 முதல் +85 வரை
மாசு நிலை		3
அதிக மின்னழுத்த வகுப்பு		Ⅲ
நீர்ப்புகா பெட்டியுடன் ஐபி தரம்		IP66

வயரிங் அளவுருக்கள்

மாதிரி	சரம்	துருவம்	(பயன்பாட்டு வகை)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300V		600V		800V		1000V		1500V
			பிவி1	பிவி2	பிவி1	பிவி2	பிவி1	பிவி2	பிவி1	பிவி2	பிவி1	பிவி2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

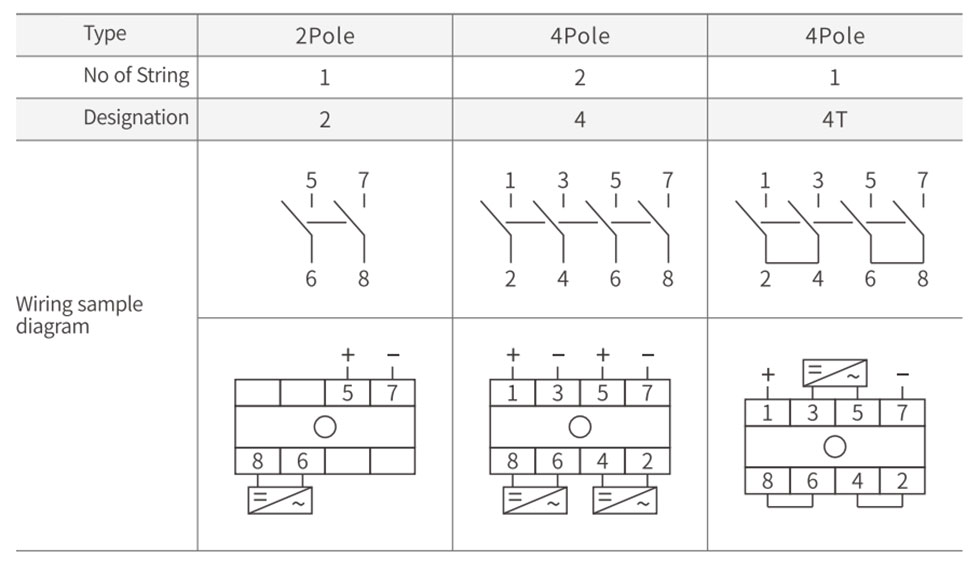

வயரிங் வரைபடம்

DC Drawout-Type Isolator Switch

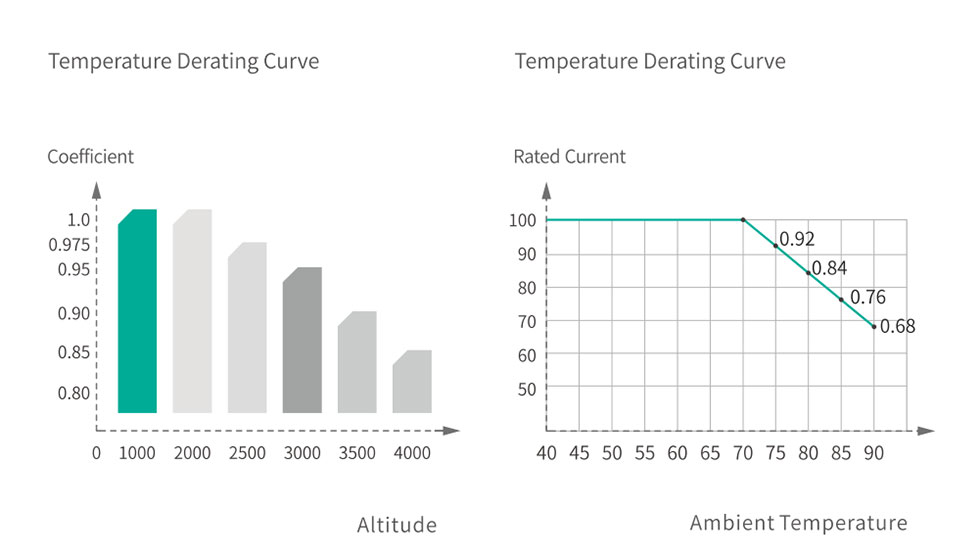

டிரேட்டிங் வளைவு

DC Drawout-Type Isolator Switch

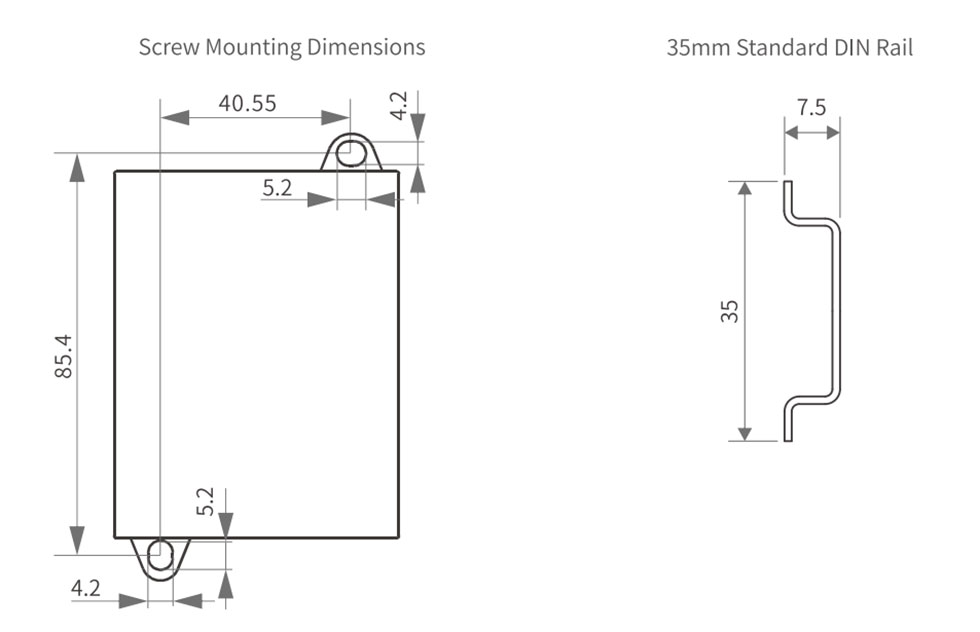

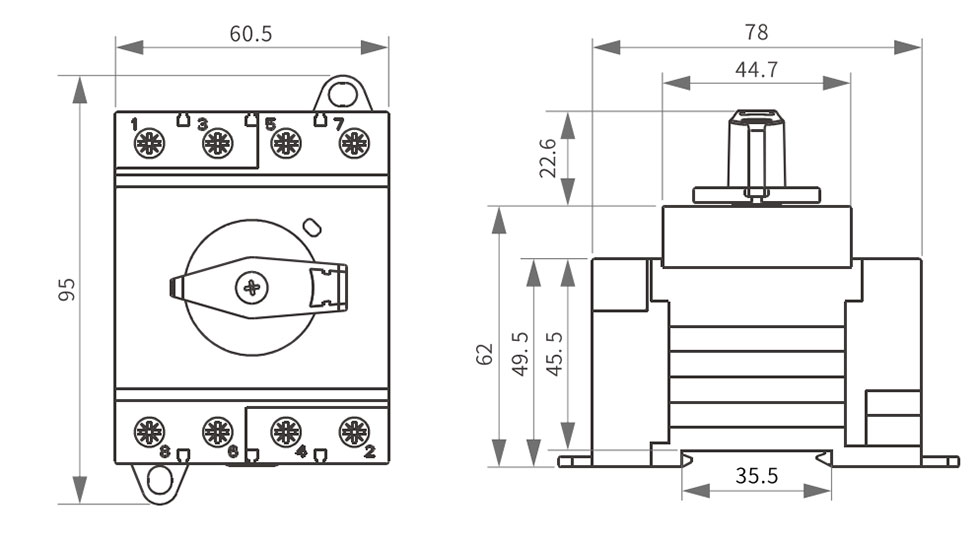

தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

DC Drawout-Type Isolator Switch
