DC 1500V ஃப்யூஸ் ஹோல்டர்

SYF5-50P DC 1500V ஃப்யூஸ் ஹோல்டர் சீனாவின் உற்பத்தியாளர் Zhejiang Soutya New Energy LLC ஆல் வழங்கப்படுகிறது, இது பொதுவாக பெரிய வணிகக் கூரைகள், விவசாய-கிரீன்ஹவுஸ் அல்லது நடுத்தர அளவிலான தரையில் பொருத்தப்பட்ட PV ஆலைகள் மற்றும் 30 kW மற்றும் 30க்கு மேல் மதிப்பிடப்பட்ட சரம் இணைப்பான் பெட்டிகளில் பயன்படுத்தப்படும் ஒரு பிரத்யேக ஓவர்-கரண்ட் பாதுகாப்பு சாதனமாகும்.
முக்கிய அம்சங்கள்
ஒளி அறிகுறி, உருகி கம்பியின் நிலையை தெளிவாக அறிந்து கொள்ளுங்கள்.
கைப்பிடியைத் திறக்கவும், அதை மேல்நோக்கி இழுக்கலாம், உருகி கம்பியை மாற்றுவது எளிது.
ரிவெட் பிளஸ் மீயொலி வெல்டிங் மிகவும் திடமானது, வயரிங் பிரிவதில்லை.
பிவி இணைப்பான் பெட்டியில் விண்ணப்பம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SYF5-50P DC 1500V ஃப்யூஸ் ஹோல்டர், 50 ஒரு ஒளிமின்னழுத்த பாதுகாப்பு கேரியர் சீனாவின் உற்பத்தியாளரான Zhejiang Soutya நியூ எனர்ஜி எல்எல்சியால் வழங்கப்படுகிறது - a UV-எதிர்ப்பு பாலிகார்பனேட்டுடன் கட்டப்பட்ட பேனல்-மவுண்ட் பாதுகாப்பு அலகு நீண்ட கால வெளிப்புற செயல்திறனுக்கான வீட்டுவசதி மற்றும் IP65-மதிப்பிடப்பட்ட சீல். தி வைத்திருப்பவர் 10 × 38 மிமீ ஜிபிவி உருகி உறுப்பைப் பூட்டுகிறார் (மொத்தம் 2.2 × 13.2 செமீ) மற்றும் காணக்கூடிய இடைவெளியுடன் 25 kA உடைக்கும் திறன் தவறு நீக்கத்தை வழங்குகிறது அறிகுறி மற்றும் பராமரிப்பு பாதுகாப்பு, அதே நேரத்தில் தொழிற்சாலை கம்பி நேர்மறை, எதிர்மறை மற்றும் PE முடித்தல் நம்பகமான அடிப்படை தொடர்ச்சியை உறுதி செய்கிறது. வடிவமைக்கப்பட்டது ஒற்றை அல்லது பல சரம் PV துணை அணிவரிசைகள், இது அத்தியாவசிய ஓவர் மின்னோட்டத்தை வழங்குகிறது தனிமைப்படுத்தல் மற்றும் சமநிலை பிணைப்பு.

தொழில்நுட்ப அளவுரு

மாதிரி	SYF5-50P
துருவங்களின் எண்ணிக்கை	1P
தரநிலையின் படி	IEC60269
மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் Ue V DC	1500V DC
A இல் மதிப்பிடப்பட்ட மின்னோட்டம்	2-50A
உடைக்கும் திறன் kA	20kA/25kA
பாதுகாப்பு நிலை	IP20
வயரிங் மிமீ²	1-16மிமீ²
இயக்க வெப்பநிலை வரம்பு	-50℃~+90℃
உயரம்	≤2000மீ
உறவினர் ஈரப்பதம்	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
நிறுவல் சூழல்	குறிப்பிடத்தக்க அதிர்வு மற்றும் அதிர்ச்சி இல்லை
நிறுவல் வகை	வகுப்பு III

பயன்பாட்டு காட்சிகள்

1.உபயோக அளவிலான PV இணைப்பான் பெட்டிகள்

50 ஏ வரை 182/210 மிமீ தொகுதிகளின் 1 500 V DC சரங்கள்; 10.3 × 85 மிமீ உருகி இணைப்புகள் ஒரு சரத்திற்கு 28-40 ஏ அனுமதிக்கவும், 2.5 மெகாவாட் தொகுதிகளில் பெட்டிகளின் எண்ணிக்கையை குறைக்கவும்.

2.பெரிய வணிக / தொழில்துறை கூரைகள் ≥ 30 kW

1 300-1 500 V MPPT கொண்ட மூன்று-கட்ட 50 kW–110 kW இன்வெர்ட்டர்கள் 25 இலிருந்து kA உடைக்கும் திறன் மற்றும் நம்பகமான வில் அழிவுக்கான 1 மிமீ தொடர்பு இடைவெளி.

3. கொள்கலன் செய்யப்பட்ட பேட்டரி ஆற்றல் சேமிப்பு அமைப்புகள் (BESS)

1 200–1 500 V DC பேட்டரி ரேக்குகள் 2.5 MWh வரை; 50 A மதிப்பீடு ஒவ்வொரு ரேக்கையும் பாதுகாக்கிறது 25 kA Icu முழு பேட்டரி ஷார்ட் சர்க்யூட் மின்னோட்டத்தைக் கையாளும் போது.

4.150 kW–400 kW DC வேகமாக சார்ஜ் செய்யும் நிலையங்கள்

1 000–1 500 V DC பஸ்ஸை ரெக்டிஃபையர் ஸ்டேக் மற்றும் டிஸ்பென்சருக்கு இடையே பாதுகாக்கிறது; ஃபியூஸ் ஐசோலேட்டர் பராமரிப்பின் போது மூடாமல் பாதுகாப்பாக திரும்பப் பெற அனுமதிக்கிறது முழு சார்ஜர் வங்கி கீழே.

5.PV + சேமிப்பு EV சார்ஜிங் ஹப்கள்

அதே 1 500 V பேருந்தில் இரட்டைப் பயன்பாடு: PV இன்புட் சரத்திற்கு ஒரு ஃப்யூஸ் ஐசோலேட்டர் மற்றும் ஒரு பேட்டரி ரேக்கிற்கு மற்றொன்று, உதிரிபாகங்கள் மற்றும் தளவாடங்களை எளிதாக்குகிறது.

6.பாலைவனம் அல்லது மிதக்கும் PV தாவரங்கள்

−50 °C முதல் +90 °C வரை இயங்கும் வரம்பு மற்றும் IP20 விரல்-பாதுகாப்பான டெர்மினல்கள் தாங்கும் கடுமையான வெளிப்புற அல்லது அதிக ஈரப்பதம் கொண்ட சூழல்கள்; 85 மிமீ உருகி உறுப்பு அதிகமாக கொடுக்கிறது நீண்ட கேபிள் ஓட்டங்களுக்கு நான் அனுமதிக்கவில்லை.

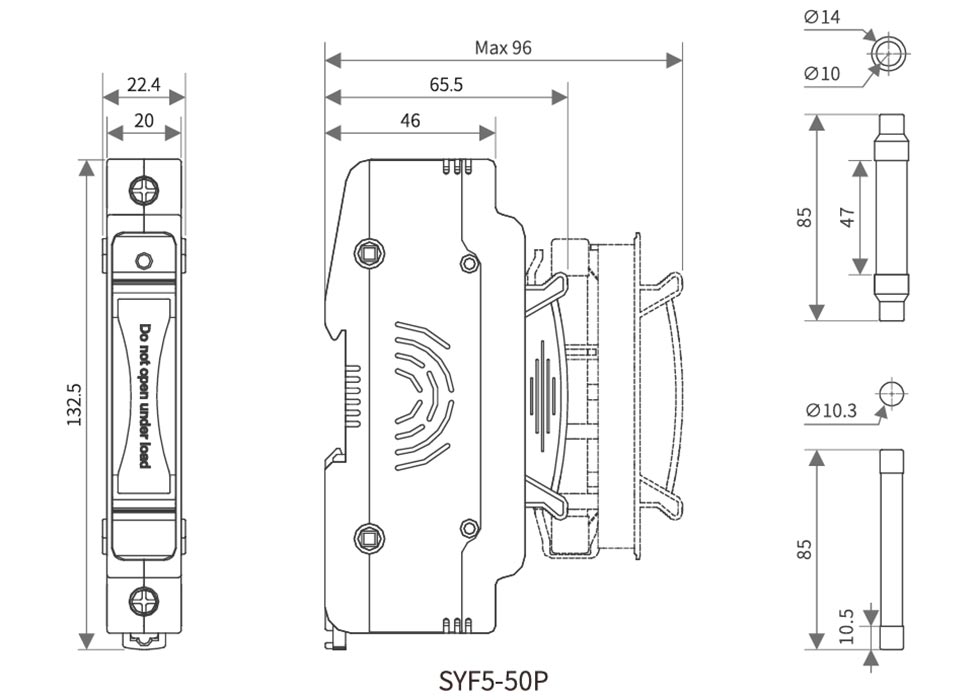

தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

DC 1500V Fuse Holder

DC வயரிங் வரைபடம்

DC 1500V Fuse Holder

உருகி மைய அளவு (மிமீ)	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	மதிப்பிடப்பட்ட மின்னழுத்தம் (V)	சக்தி இழப்பு		ஜூல் ஒருங்கிணைந்த
			சக்தி இழப்பு		ஜூல் ஒருங்கிணைந்த
			0.7in (W)	1.01n (W)	ஆர்க் முன் ஜூல் ஒருங்கிணைந்த P't(A²s)	மொத்த உருகும் ஜூல் ஒருங்கிணைந்த I²t(A²s)
			0.7in (W)	1.01n (W)	ஆர்க் முன் ஜூல் ஒருங்கிணைந்த P't(A²s)	மொத்த உருகும் ஜூல் ஒருங்கிணைந்த I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
