1500V DC Combiner Box 12 இன் 1 அவுட்

1500V DC Combiner Box 12 இன் 1 அவுட், சீனாவால் வழங்கப்படுகிறது உற்பத்தியாளர் Zhejiang Soutya New Energy LLC, ஒரு 1500 V DC PV இணைப்பான் IP66-மதிப்பிடப்பட்ட அலுமினிய அலாய் உறையில் அதிக ஆயுள் மற்றும் நம்பகமான வெளிப்புற சேவை.

அதன் உள்ளே 12 டிசி ஃபியூஸ் ஹோல்டர்கள், 1 மெயின் டிசி எம்சிசிபி, 2 டிசி சர்ஜ் ப்ரொடெக்டிவ் ஆகியவை பொருத்தப்பட்டுள்ளன. சாதனங்கள், 1 தற்போதைய அளவீட்டு அலகு, 1 நேர்மறை/எதிர்மறை பஸ்பார் அமைப்பு மற்றும் அவுட்புட் டெர்மினல்கள், ஒருங்கிணைந்த அதிகப்படியான மின்னோட்டத்தை வழங்குதல், தனிமைப்படுத்தல், எழுச்சி, பெரிய அளவிலான ஒளிமின்னழுத்தத்திற்கான தரையிறக்கம் மற்றும் விருப்பமான கசிவு பாதுகாப்பு தாவரங்கள்.

தொழில்நுட்ப அளவுரு

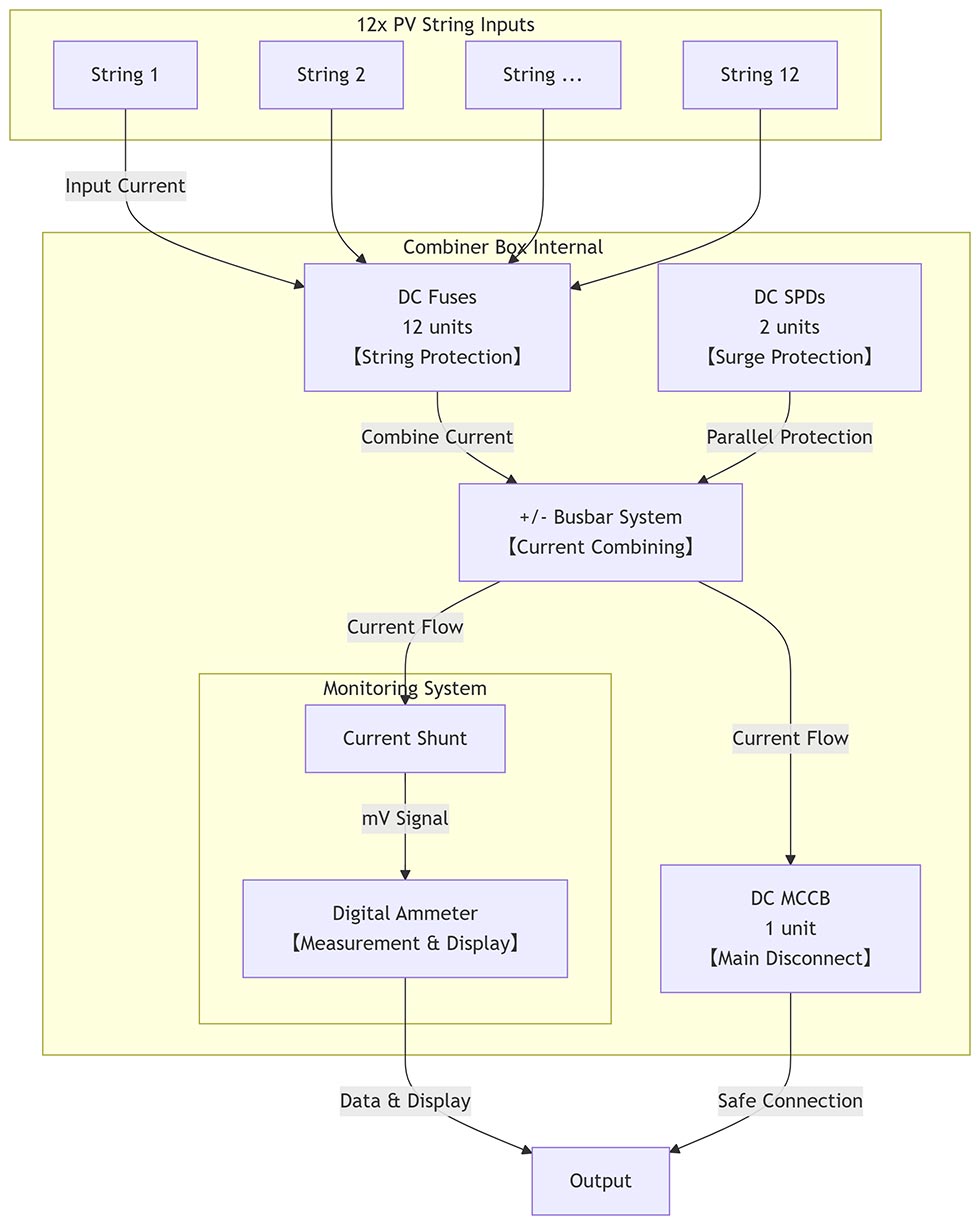

வயரிங் வரைபடம்

பயன்பாட்டு காட்சிகள்

1.உபயோக அளவிலான தரையில் பொருத்தப்பட்ட PV ஆலைகள்

சரங்கள் மற்றும் சென்ட்ரல் இன்வெர்ட்டர்களுக்கு இடையே வரிசைப்படுத்தப்பட்டு, பெட்டி வரை ஒருங்கிணைக்கிறது 12 உள்ளீடு சரங்கள், கேபிள் ஹோம்-ரன்களை குறைக்கிறது, மற்றும் ஃப்யூஸ்டு டெலிவரி செய்கிறது, எழுச்சி-பாதுகாக்கப்பட்ட, மற்றும் இன்வெர்ட்டர் அறைக்கு MCCB-தனிப்படுத்தப்பட்ட DC வெளியீடு.

2.பெரிய வணிக மற்றும் தொழில்துறை கூரை அமைப்புகள்

பரந்த தொழிற்சாலைக் கூரைகளில், அலகு பல சரங்களைச் சேகரிக்கிறது சேணம், கூரை ஊடுருவல்களை குறைத்தல் மற்றும் உள்ளூர் தனிமைப்படுத்தல் முழு வரிசையையும் மூடாமல் பராமரிப்பு.

3.1500 V DC அக்ரிவோல்டாயிக் / மீன்-பிவி நிறுவல்கள்

IP66 அலுமினிய வீடுகள் மற்றும் ஈரப்பதம், தூசி, மற்றும் எழுச்சி பாதுகாப்பு பாதுகாப்பு புலம்-உருவாக்கப்பட்ட இடைநிலைகள், மறுசீரமைக்கக்கூடிய MCCB பாதுகாப்பான லாக்-அவுட்டை அனுமதிக்கிறது விவசாய நடவடிக்கைகள் அல்லது துப்புரவு சுழற்சிகளின் போது.

4. பாலைவனம் மற்றும் அதிக கதிர்வீச்சு சூரிய பூங்காக்கள்

-40 °C முதல் +60 °C வரை வடிவமைக்கப்பட்டுள்ளது, அடைப்பு மணல் மற்றும் புற ஊதா கதிர்களை எதிர்க்கிறது; தி தற்போதைய அளவீட்டு அலகு நிகழ்நேர சரம்-நிலைக்கான தரவை SCADA க்கு வழங்குகிறது விரிந்த பாலைவன வரிசைகளில் தவறு இடம்.

5.முன் தயாரிக்கப்பட்ட சறுக்கல் அல்லது டிராக்கர் டிசி ஹப்கள்

கச்சிதமான 12-க்கு-1 வடிவமைப்பு நேரடியாக டிராக்கர் பியர்ஸ் அல்லது ஸ்கிட்களில் போல்ட் செய்யப்படுகிறது, சமீபத்திய IEC 60269-6 மற்றும் IEC ஐ சந்திக்கும் போது BOM மற்றும் தொழிலாளர் செலவுகளை குறைத்தல் 1500 V DC PV அசெம்பிளிகளுக்கான 61439-2 தேவைகள்.
