1000V DC Combiner Box 6 இன் 2 அவுட் MCB வகை

1000V DC Combiner Box 6 In 2 Out MCB வகை, சீனாவின் உற்பத்தியாளர் Zhejiang Soutya New Energy LLC ஆல் வழங்கப்படுகிறது, இது 6-ஸ்ட்ரிங் PV அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது சூரிய நிறுவல்களின் DC பக்கத்தில் எழுச்சி பாதுகாப்பு மற்றும் ஓவர்லோட் பாதுகாப்பை வழங்குகிறது.
▶ கட்டமைப்பு: 2 DC எழுச்சி பாதுகாப்பாளர்கள்; 12 DC உருகி வைத்திருப்பவர்கள்; 2 DC மினியேச்சர் சர்க்யூட் பிரேக்கர்கள்

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

1000V DC Combiner Box 6 இன் 2 அவுட் MCB வகை, சீனாவால் வழங்கப்படுகிறது உற்பத்தியாளர் Zhejiang Soutya New Energy LLC, 1000 V DC PV இணைப்பான் அலகு தீ தடுப்பு PC உறை மற்றும் IP66 பாதுகாப்பை உறுதி செய்கிறது அதிக ஆயுள் மற்றும் நம்பகமான வெளிப்புற செயல்திறன். சாதனம் ஒருங்கிணைக்கிறது 2 DC எழுச்சி பாதுகாப்பு சாதனங்கள், 12 DC உட்பட முக்கியமான பாதுகாப்பு கூறுகள் உருகி வைத்திருப்பவர்கள், மற்றும் 2 DC மினியேச்சர் சர்க்யூட் பிரேக்கர்கள். இது வழங்க வடிவமைக்கப்பட்டுள்ளது 6-ஸ்ட்ரிங்கில் விரிவான ஓவர் கரண்ட் மற்றும் ஓவர்வோல்டேஜ் பாதுகாப்பு ஒளிமின்னழுத்த அமைப்புகள்.

தொழில்நுட்ப அளவுரு

கட்டமைப்பு
DC SPD*2 பிசிக்கள்	டிசி ஃபியூஸ் ஹெட்ஸ்*12 பிசிக்கள்	DC MCB*2 பிசிக்கள்
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ அதிகபட்ச வேலை மின்னழுத்தம்: 1500VDC	▶ தெளிவான உருகி நிலைக்கான ஒளிரும் காட்டி அடையாளம்	▶ ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பு
▶ இணக்கத் தரநிலை: IEC/EN 61643-31	▶ மதிப்பிடப்பட்ட செயல்பாட்டு மின்னழுத்தம்: 1000VDC	▶ துருவப்படுத்தப்படாத, எளிமைப்படுத்தப்பட்ட இருதரப்பு பாதுகாப்பு வயரிங்
▶ அதிகபட்ச வெளியேற்ற மின்னோட்டம்: 40kA	▶ உருகி இணைப்பு விவரக்குறிப்பு: 10x38mm, 20A	▶ இணக்கத் தரநிலை: IEC/EN 60947-2

விவரக்குறிப்புகள்	6 உள்ளீடு / 2 வெளியீடு, 500V DC/1000V DC (உள்ளமைவு 2)
உள்ளீடு	6-சுற்று
வெளியீடு	2-சுற்று
அதிகபட்ச மின்னழுத்தம்	1000V
அதிகபட்ச DC ஷார்ட் சர்க்யூட் மின்னோட்டம் (உள்ளீடு)	40A
அதிகபட்ச வெளியீட்டு மின்னோட்டம்	40A
விநியோக பெட்டி அளவுருக்கள்
பொருள்	பிசி+ஏபிஎஸ்
நுழைவு பாதுகாப்பு (IP) மதிப்பீடு	IP66
தாக்க பாதுகாப்பு மதிப்பீடு (IK)	IK09
பரிமாணங்கள் (L×W×H)	GNB F01-26; L296W390H130mm
கேபிள் உள்ளீடு போர்ட்	PG09, 2.5 - 16mm2
கேபிள் வெளியீடு போர்ட்	PG21, 2.5 - 16mm2
சுற்றுச்சூழல்
இயக்க வெப்பநிலை	-20°C - +60°C
ஈரப்பதம்	99%
உயரம்	2000மீ
ஏற்றும் முறை	சுவர்-ஏற்றப்பட்ட

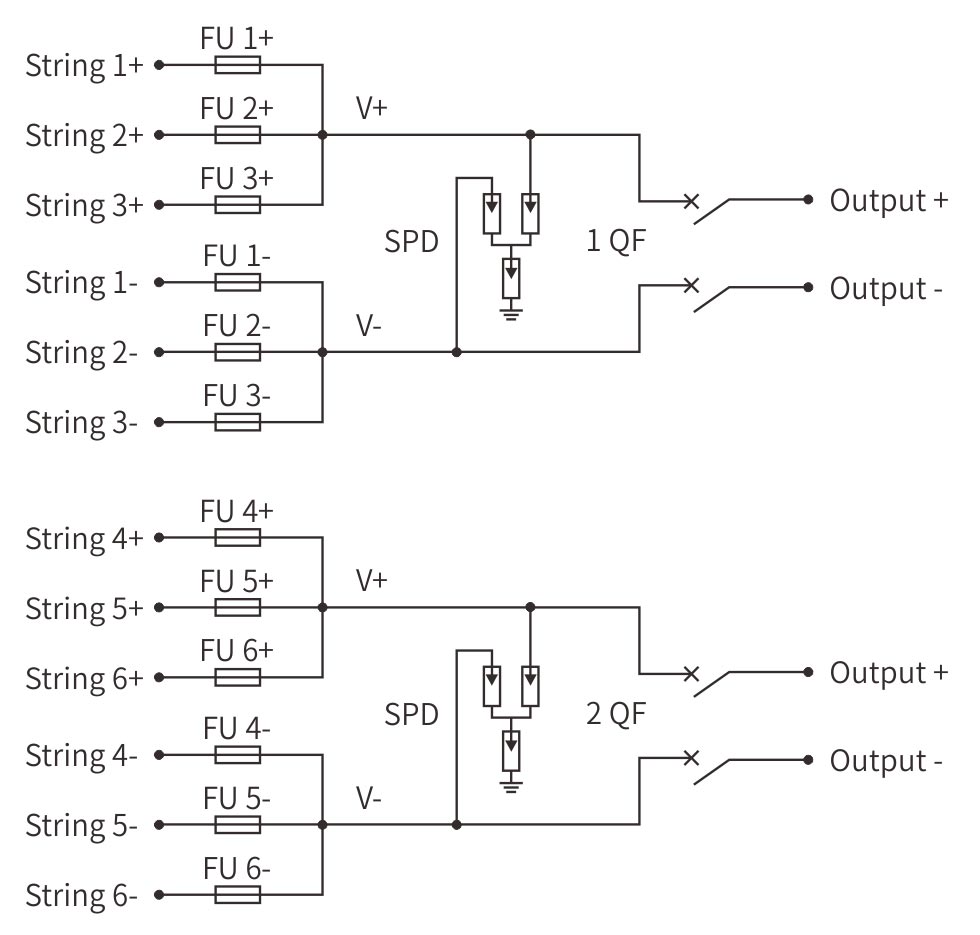

வயரிங் வரைபடம்

1000V DC Combiner Box 6 In 2 Out MCB type

பயன்பாட்டு காட்சிகள்

1.பெரிய வணிக கூரை அமைப்புகள்

வணிக வளாகங்கள், தரவு மையங்கள் மற்றும் பெரிய வணிக கட்டிடங்களுக்கு ஏற்றது இரட்டை வெளியீட்டு சுற்றுகளுடன் ஆறு PV சரம் உள்ளீடுகள் தேவை. கட்டமைப்பு தனிப்பட்ட சரத்தை பராமரிக்கும் போது அதிக திறன் கொண்ட ஆற்றல் உற்பத்தியை ஆதரிக்கிறது 12 உருகிகள் மூலம் பாதுகாப்பு.

2.பயன்பாடு-அளவிலான சூரிய மின் உற்பத்தி நிலையங்கள்

ஆறு PV வரிசைகள் ஒருங்கிணைப்பு தேவைப்படும் நடுத்தர அளவிலான சோலார் பண்ணைகளுக்கு ஏற்றது இரண்டு முக்கிய வெளியீடு சுற்றுகளாக. இரட்டை MCBகள் சுயாதீனமான கட்டுப்பாட்டை வழங்குகின்றன வெவ்வேறு இன்வெர்ட்டர் குழுக்கள் அல்லது கட்ட இணைப்பு புள்ளிகள்.

3.தொழில்துறை உற்பத்தி வசதிகள்

குறிப்பிடத்தக்க ஆற்றல் தேவைகள் கொண்ட பெரிய தொழில்துறை ஆலைகளுக்கு ஏற்றது. தி 6-சரம் திறன் கனரக இயந்திரங்களின் தொடர்ச்சியான செயல்பாட்டை ஆதரிக்கிறது அதிக சுமை பாதுகாப்பு உபகரணங்கள் பாதுகாப்பை உறுதி செய்கிறது.

4.விவசாய செயலாக்க வளாகங்கள்

பன்மடங்கு மின்சாரம் தேவைப்படும் பெரிய விவசாய நடவடிக்கைகளுக்காக வடிவமைக்கப்பட்டுள்ளது செயலாக்க அலகுகள், குளிர் சேமிப்பு வசதிகள் மற்றும் நீர்ப்பாசன அமைப்புகள். IP66 மதிப்பீடு விவசாய சூழலில் நம்பகமான செயல்திறனை உறுதி செய்கிறது.

5.ஹைப்ரிட் எனர்ஜி சிஸ்டம்ஸ் ஒருங்கிணைப்பு

ஆறு PV சரங்களைக் கொண்ட பெரிய அளவிலான சோலார்-பிளஸ்-ஸ்டோரேஜ் திட்டங்களுக்கு உகந்தது கிரிட்-டை இன்வெர்ட்டர்கள் மற்றும் பேட்டரி சேமிப்பு அமைப்புகள் ஆகிய இரண்டிற்கும் மின்சாரம் வழங்குதல் இரண்டு சுயாதீனமாக கட்டுப்படுத்தப்பட்ட வெளியீடு சுற்றுகள்.
